1 / 3Лоток лестничный, серия НЛ
Лестничные лотки серии НЛ для прокладки кабельных трасс. Сварная конструкция из стали толщиной 1,2 мм с перфорацией боковых профилей.
Лестничные кабельные лотки: все типоразмеры →
- Ширина
- 100–600 мм
- Высота
- 50–150 мм
- Толщина металла
- 1,2–1,5 мм
- Длина секции
- 2000 / 2500 / 3000 мм
- Масса
- 1,81–6,12 кг/м
- Типоразмеров в таблице
- 42
Исполнение (код в конце артикула):
- -1 Без покрытия
- -2 Оцинкованная сталь
- -3 Порошковая окраска
- -4 Горячий цинк
- -5 Нержавеющая сталь
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание

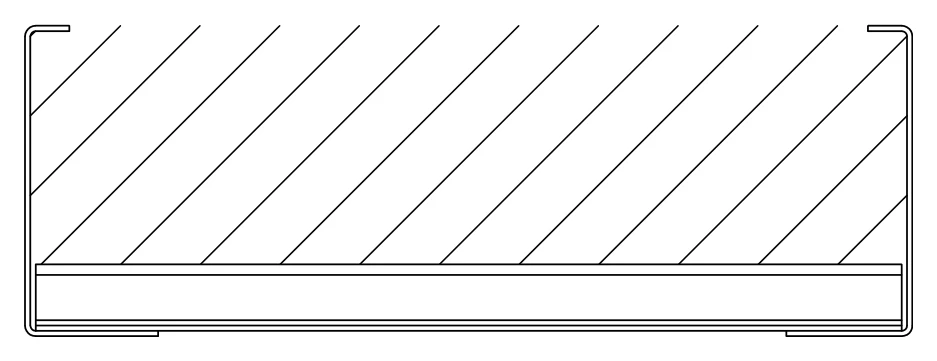

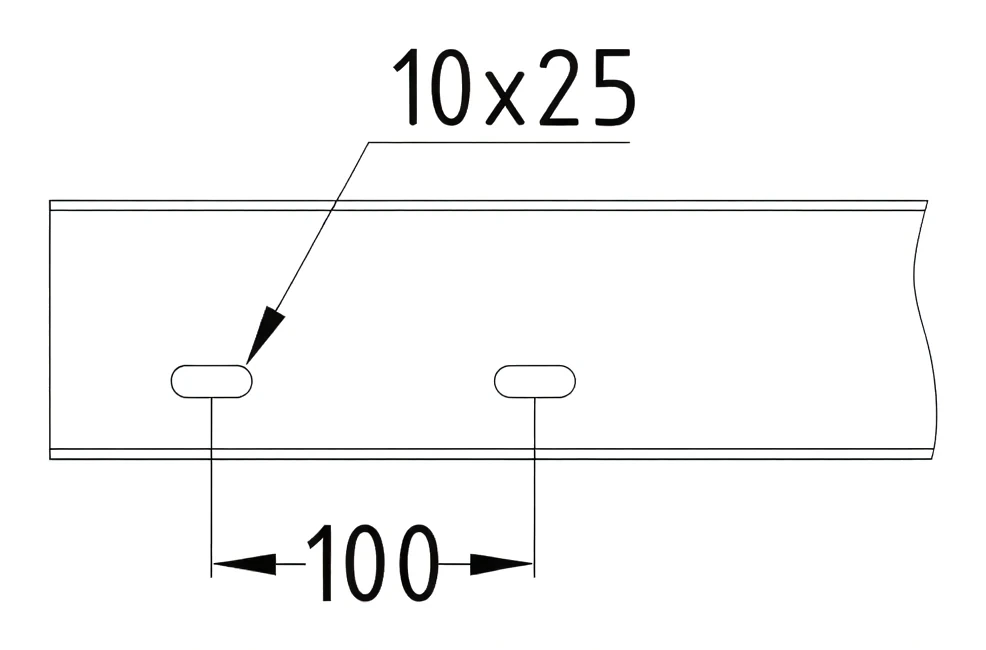

Лестничные лотки серии НЛ предназначены для организации кабельных трасс и крепления проводников различных типов. Изделия представляют собой сварную конструкцию из двух боковых профилей с приварными планками, обеспечивающую хорошую вентиляцию и доступ к кабелям. Перфорация на соединительных элементах позволяет фиксировать лоток на полках или консолях, а также использовать его как базу для стяжек.
Для выбора подходящего типоразмера необходимо ориентироваться на ширину (B), высоту борта (H) и массу конструкции. В таблице указаны артикулы в зависимости от серии (НЛ10Е–НЛ60Е) и длины изделия (2000, 2500 или 3000 мм). При оформлении заявки следует указать требуемую серию, габариты, длину и тип покрытия: горячее цинкование, оцинковка Сендзимир, порошковая окраска RAL или другие варианты по запросу.
Где применяется
Применяются для прокладки силовых и контрольных кабелей в промышленных зданиях, на объектах энергетики и инфраструктурных сооружениях.
Типоразмеры и артикулы
42 строки по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4. Если в ячейке несколько артикулов через «/», они соответствуют длинам секции из колонки «Длина» в том же порядке.
Показано 42 из 42
| АРТИКУЛ | Серия | Ширина лотка, B, мм | Высота борта, H, мм | Толщина металла, S,мм | Длина, L, мм | Масса, кг / м.п. |
|---|---|---|---|---|---|---|
| 102101 / 101101 / 104101 | НЛ10Е | 100 | 50 | 1.2 | 2000 / 2500 / 3000 | 1.81 |
| 102102 / 101102 / 104102 | НЛ20Е | 200 | 50 | 1.2 | 2000 / 2500 / 3000 | 2.00 |
| 102103 / 101103 / 104103 | НЛ30Е | 300 | 50 | 1.2 | 2000 / 2500 / 3000 | 2.18 |
| 102104 / 101104 / 104104 | НЛ40Е | 400 | 50 | 1.2 | 2000 / 2500 / 3000 | 2.37 |
| 102105 / 101105 / 104105 | НЛ50Е | 500 | 50 | 1.2 | 2000 / 2500 / 3000 | 2.56 |
| 102106 / 101106 / 104106 | НЛ60Е | 600 | 50 | 1.2 | 2000 / 2500 / 3000 | 2.92 |
| 102201 / 101201 / 104201 | НЛ10Е | 100 | 70 | 1.2 | 2000 / 2500 / 3000 | 2.28 |
| 102202 / 101202 / 104202 | НЛ20Е | 200 | 70 | 1.2 | 2000 / 2500 / 3000 | 2.47 |
| 102203 / 101203 / 104203 | НЛ30Е | 300 | 70 | 1.2 | 2000 / 2500 / 3000 | 2.66 |
| 102204 / 101204 / 104204 | НЛ40Е | 400 | 70 | 1.2 | 2000 / 2500 / 3000 | 2.84 |
| 102205 / 101205 / 104205 | НЛ50Е | 500 | 70 | 1.2 | 2000 / 2500 / 3000 | 3.03 |
| 102206 / 101206 / 104206 | НЛ60Е | 600 | 70 | 1.2 | 2000 / 2500 / 3000 | 3.39 |
| 102301 / 101301 / 104301 | НЛ10Е | 100 | 100 | 1.2 | 2000 / 2500 / 3000 | 2.94 |
| 102302 / 101302 / 104302 | НЛ20Е | 200 | 100 | 1.2 | 2000 / 2500 / 3000 | 3.13 |
| 102303 / 101303 / 104303 | НЛ30Е | 300 | 100 | 1.2 | 2000 / 2500 / 3000 | 3.31 |
| 102304 / 101304 / 104304 | НЛ40Е | 400 | 100 | 1.2 | 2000 / 2500 / 3000 | 3.50 |
| 102305 / 101305 / 104305 | НЛ50Е | 500 | 100 | 1.2 | 2000 / 2500 / 3000 | 3.69 |
| 102306 / 101306 / 104306 | НЛ60Е | 600 | 100 | 1.2 | 2000 / 2500 / 3000 | 4.05 |
| 102401 / 101401 / 104401 | НЛ10 | 100 | 50 | 1.5 | 2000 / 2500 / 3000 | 2.24 |
| 102402 / 101402 / 104402 | НЛ20 | 200 | 50 | 1.5 | 2000 / 2500 / 3000 | 2.47 |
| 102403 / 101403 / 104403 | НЛ30 | 300 | 50 | 1.5 | 2000 / 2500 / 3000 | 2.71 |
| 102404 / 101404 / 104404 | НЛ40 | 400 | 50 | 1.5 | 2000 / 2500 / 3000 | 2.94 |
| 102405 / 101405 / 104405 | НЛ50 | 500 | 50 | 1.5 | 2000 / 2500 / 3000 | 3.17 |
| 102406 / 101406 / 104406 | НЛ60 | 600 | 50 | 1.5 | 2000 / 2500 / 3000 | 3.63 |
| 102501 / 101501 / 104501 | НЛ10 | 100 | 70 | 1.5 | 2000 / 2500 / 3000 | 2.83 |
| 102502 / 101502 / 104502 | НЛ20 | 200 | 70 | 1.5 | 2000 / 2500 / 3000 | 3.06 |
| 102503 / 101503 / 104503 | НЛ30 | 300 | 70 | 1.5 | 2000 / 2500 / 3000 | 3.30 |
| 102504 / 101504 / 104504 | НЛ40 | 400 | 70 | 1.5 | 2000 / 2500 / 3000 | 3.53 |
| 102505 / 101505 / 104505 | НЛ50 | 500 | 70 | 1.5 | 2000 / 2500 / 3000 | 3.76 |
| 102506 / 101506 / 104506 | НЛ60 | 600 | 70 | 1.5 | 2000 / 2500 / 3000 | 4.22 |
| 102601 / 101601 / 104601 | НЛ10 | 100 | 100 | 1.5 | 2000 / 2500 / 3000 | 3.66 |
| 102602 / 101602 / 104602 | НЛ20 | 200 | 100 | 1.5 | 2000 / 2500 / 3000 | 3.89 |
| 102603 / 101603 / 104603 | НЛ30 | 300 | 100 | 1.5 | 2000 / 2500 / 3000 | 4.12 |
| 102604 / 101604 / 104604 | НЛ40 | 400 | 100 | 1.5 | 2000 / 2500 / 3000 | 4.35 |
| 102605 / 101605 / 104605 | НЛ50 | 500 | 100 | 1.5 | 2000 / 2500 / 3000 | 4.58 |
| 102606 / 101606 / 104606 | НЛ60 | 600 | 100 | 1.5 | 2000 / 2500 / 3000 | 5.04 |
| 114001 / 114011 / 114021 | НЛ15 | 150 | 150 | 1.5 | 2000 / 2500 / 3000 | 4.93 |
| 114002 / 114012 / 114022 | НЛ20 | 200 | 150 | 1.5 | 2000 / 2500 / 3000 | 5.04 |
| 114003 / 114013 / 114023 | НЛ30 | 300 | 150 | 1.5 | 2000 / 2500 / 3000 | 5.25 |
| 114004 / 114014 / 114024 | НЛ40 | 400 | 150 | 1.5 | 2000 / 2500 / 3000 | 5.47 |
| 114005 / 114015 / 114025 | НЛ50 | 500 | 150 | 1.5 | 2000 / 2500 / 3000 | 5.69 |
| 114006 / 114016 / 114026 | НЛ60 | 600 | 150 | 1.5 | 2000 / 2500 / 3000 | 6.12 |
