Техническая информация

Справка для выбора исполнения кабеленесущей системы под условия объекта: покрытие, климат, агрессивность среды, защита кабеля и заземление.

Покрытия

От покрытия зависит, сколько прослужит трасса в конкретной среде. В таблице — параметры трёх основных вариантов, которые применяет производитель.

ПокрытиеТолщина слояИсполнение по ГОСТ 15150-69Коррозионные категории (ISO 12944)Где уместно
Оцинковка по методу Сендзимира (лист цинкуется до изготовления изделия)8–23 мкмУ2, ХЛ2, УХЛ2, ОМ2, Т2C1, C2Офисные, торговые и общественные здания, цеха и склады без агрессивной среды
Горячее цинкование погружением готового изделия60–150 мкмУ1, ХЛ1, УХЛ1, УХЛ5, ОМ1, Т1C1–C4Открытые площадки, влажные помещения, слабоагрессивная среда; цинк покрывает и места сварки
Порошковая окраска по оцинкованной стали65–100 мкмУ2, ХЛ2, УХЛ2, ОМ2, Т2C1–C5-I, C5-MАгрессивные и морские среды, а также объекты, где важен цвет: доступна палитра RAL
Термодиффузионное цинкование: изделие нагревают в контейнере с насыщающей смесью, цинк проникает в сталь и образует железоцинковый сплав25–110 мкмУТ1,5C1–C5-I, C5-MОткрытые площадки, влажные и агрессивные среды; срок службы в 1,5–4 раза больше, чем у обычных покрытий. Применяется для несущих конструкций
Грунтование: один или несколько слоёв грунта по очищенному металлу30–70 мкмУ3C1, C2 (зависит от грунта)Работы внутри помещений, где не нужна высокая степень защиты

Метод Сендзимира даёт ровный слой: лист проходит через расплав цинка, затем излишки цинка сдувают потоки воздуха под давлением. Горячее цинкование погружением, наоборот, защищает готовое изделие целиком — включая кромки, отверстия и места сварки. Термодиффузионное цинкование и грунтование выполняют под заказ: наличие для нужной позиции уточняйте у менеджера.

Тип исполнения указывают в конце артикула через дефис: -1 без покрытия (по запросу), -2 оцинкованная сталь, -3 порошковая окраска, -4 горячий цинк, -5 нержавеющая сталь (по запросу).

Климатическое исполнение

Буквенная часть обозначения по ГОСТ 15150-69 показывает, для какого климата рассчитано изделие:

  • У — умеренный климат; ХЛ — холодный; УХЛ — умеренный и холодный;
  • Т — сухой и влажный тропический; ТВ — влажный тропический;
  • М — умеренно-холодный морской; ОМ — любой морской, включая суда неограниченного района плавания;
  • О — общеклиматическое для суши; В — всеклиматическое (суша и море), кроме районов с очень холодным климатом.

Категория размещения (цифра)

  1. На открытом воздухе.
  2. Под навесом или в помещениях со свободным доступом наружного воздуха.
  3. В закрытых помещениях с естественной вентиляцией без регулирования климата.
  4. В помещениях с искусственно регулируемым климатом.
  5. В помещениях с повышенной влажностью и частой конденсацией.

Коррозионная агрессивность среды

Категории по DIN EN ISO 12944 помогают сопоставить покрытие и объект:

  • C1 — отапливаемые помещения с чистым воздухом: офисы, магазины, школы, гостиницы;
  • C2 — неотапливаемые помещения с возможной конденсацией (депо, спортзалы), сельская местность;
  • C3 — городская и промышленная атмосфера с умеренным загрязнением, производства с повышенной влажностью (пищевые, пивоваренные, молочные, прачечные);
  • C4 — промышленные и прибрежные зоны, химические производства, бассейны, верфи;
  • C5-I / C5-M — промышленные зоны с агрессивной атмосферой и морские территории с постоянной конденсацией.

Степень защиты IP

Код IP по ГОСТ 14254 (IEC 60529) состоит из двух цифр: первая — защита от твёрдых частиц и пыли (0–6), вторая — от воды (0–8). Для кабеленесущих систем из каталога действуют такие значения:

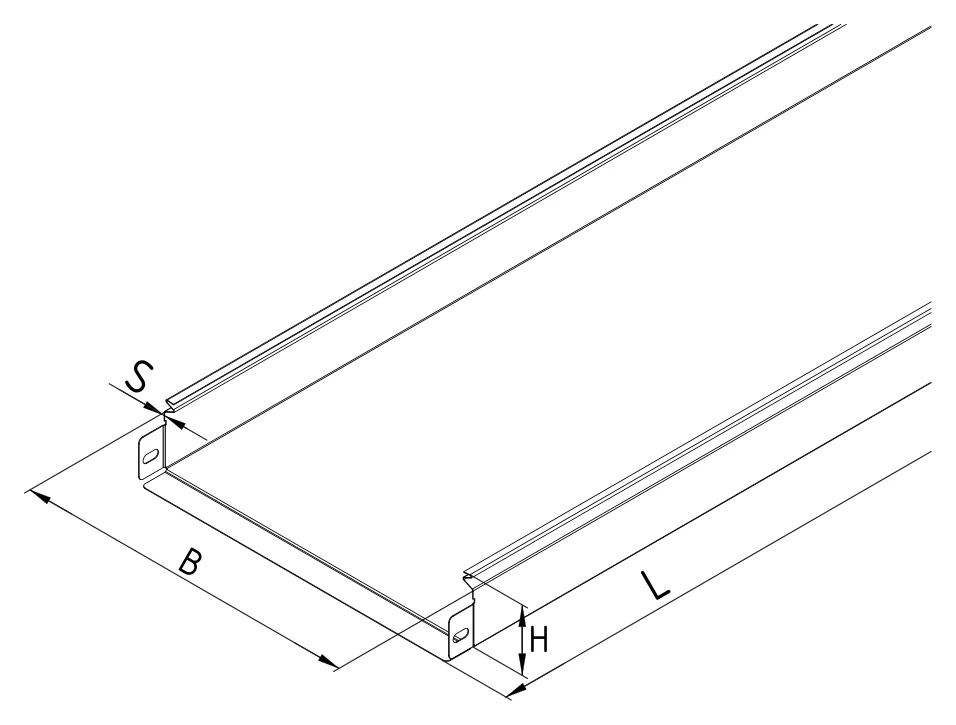

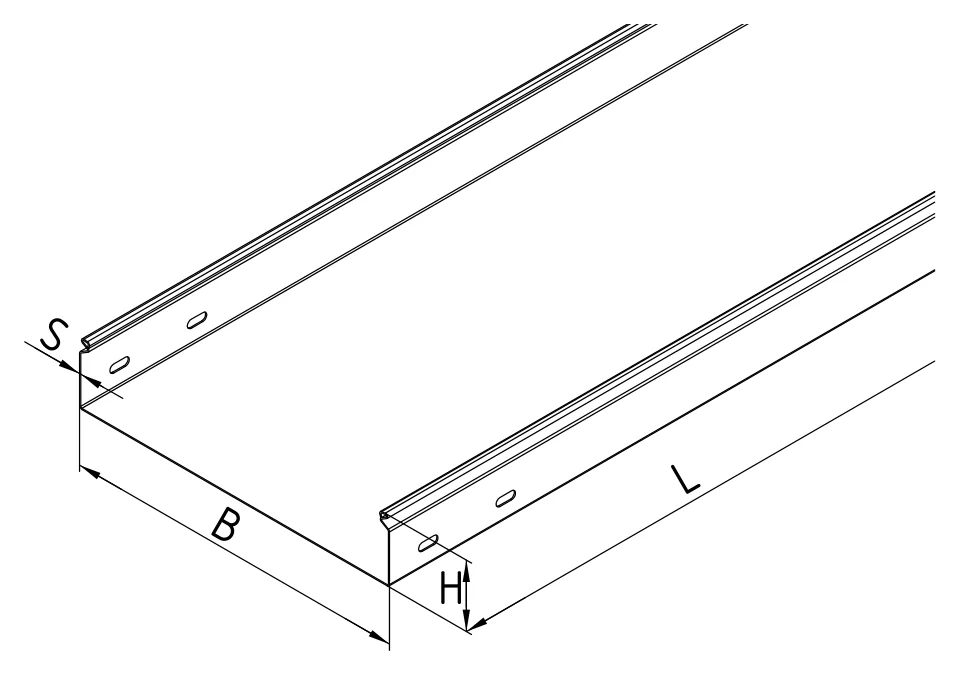

  • IP31 — глухие (неперфорированные) лотки и короба с установленной крышкой;
  • IP44 — те же лотки и короба с дополнительными накладками и бандажом на каждом стыке.

Заземление

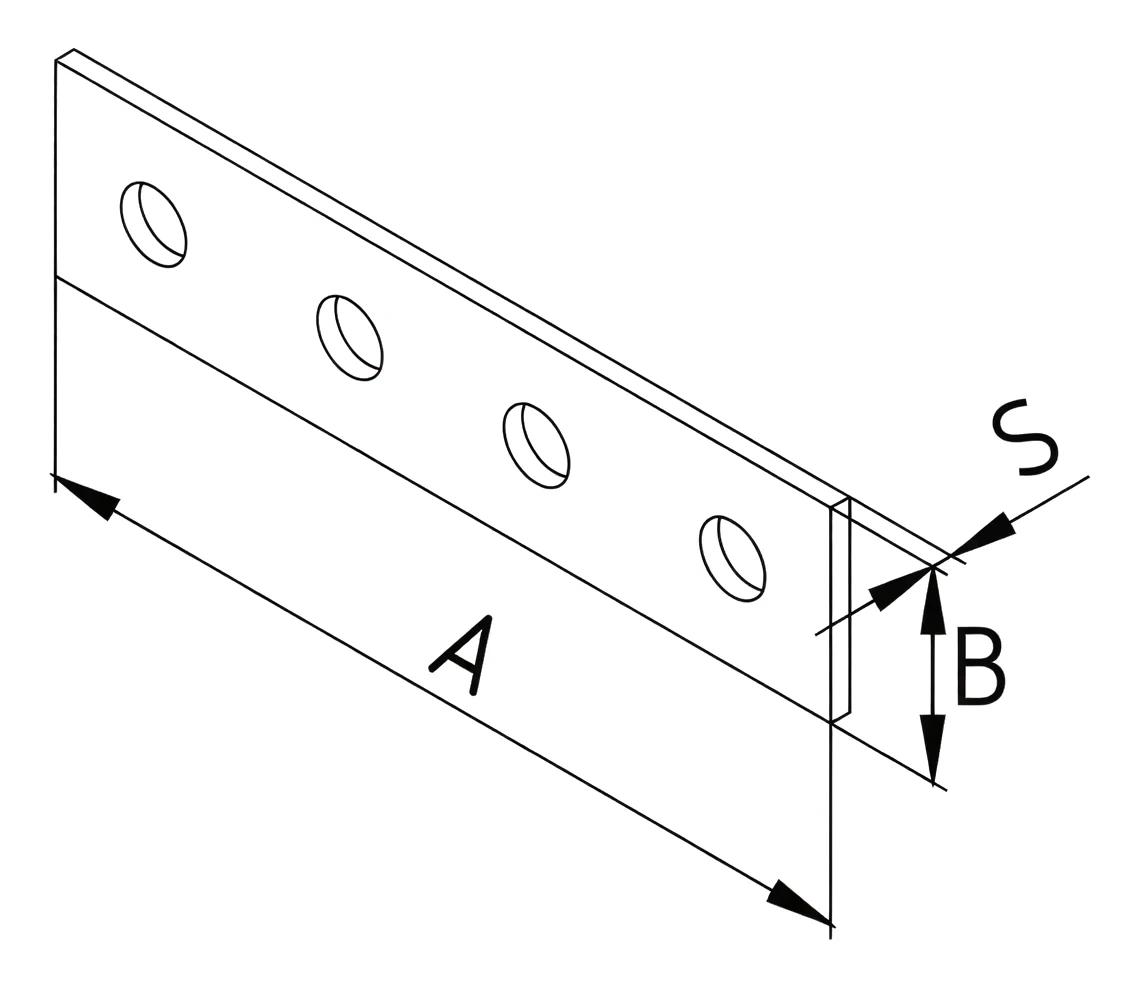

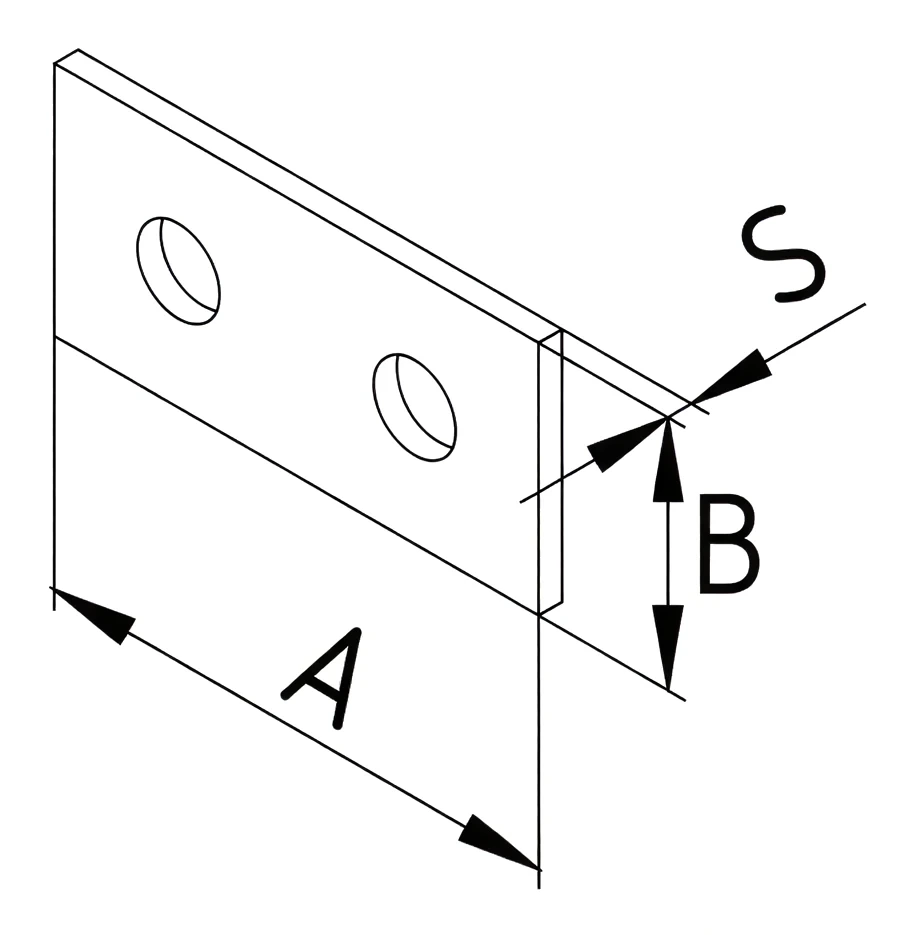

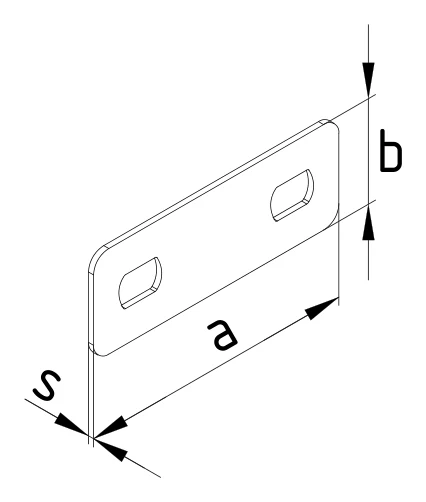

По ПУЭ (глава 1.7) заземление и зануление выполняются болтовыми соединениями. Металлические лотки и короба, собранные в единую систему заводскими соединителями и сертифицированным крепежом, допускается использовать как защитный PE-проводник и нулевой защитный проводник. Для перемычек на стыках в каталоге есть пластины заземления.
