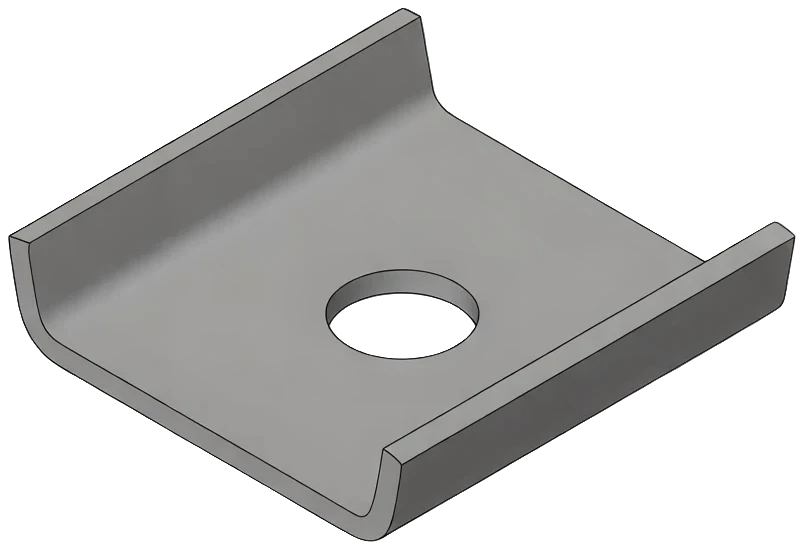

Шайба опорная MSU
Опорная шайба MSU для С-профиля. Устанавливается в канавку STRUT для фиксации элементов без сварки, обеспечивая жесткое соединение конструкции.
- Толщина металла
- 2,5–4 мм
- Масса
- 0,05–0,082 кг
- Типоразмеров в таблице
- 5
Исполнение (код в конце артикула):
- -1 Без покрытия
- -2 Оцинкованная сталь
- -3 Порошковая окраска
- -4 Горячий цинк
- -5 Нержавеющая сталь
Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.
Описание
Шайба опорная серии MSU предназначена для использования в монтажных системах на основе С-образного профиля (STRUT). Изделие крепится в канавку профиля с помощью канальной гайки, что исключает необходимость применения сварочных работ и позволяет оперативно изменять конструкцию при необходимости.
Для выбора подходящего типоразмера обратите внимание на артикул, который содержит информацию о толщине металла S и высоте установки. В заявке необходимо указать полный артикул (например, 501.4014), соответствующий требуемым габаритам A, B, C и массе. Тип исполнения (оцинкование, порошковая окраска или нержавеющая сталь) выбирается добавлением суффикса с номером покрытия через дефис к основному артикулу.
Где применяется
Изделия применяются в составе усиленных консолей, стоек и горизонтальных систем для настенного, потолочного и напольного монтажа кабельных трасс и инженерного оборудования.
Типоразмеры и артикулы
5 строк по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4.
Показано 5 из 5
| АРТИКУЛ | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | A, мм | B, мм | C, мм | Толщина S, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 807260-2 | MSU 501.4014; шайба опорная 50.5×40, отв. 14 мм, S4 мм | 40 | 50.5 | 14 | 4.0 | 0.078 |
| 807261-2 | MSU 501.4012; шайба опорная 50.5×40, отв. 12 мм, S4 мм | 40 | 50.5 | 12 | 4.0 | 0.079 |
| 807262-2 | MSU 501.4011; шайба опорная 50.5×40, отв. 10.5 мм, S4 мм | 40 | 50.5 | 10.5 | 4.0 | 0.082 |
| 807263-2 | MSU 501.2511; шайба опорная 47.5×40, отв. 10.5 мм, S2.5 мм | 40 | 47.5 | 10.5 | 2.5 | 0.051 |
| 807264-2 | MSU 501.2513; шайба опорная 47.5×40, отв. 13 мм, S2.5 мм | 40 | 47.5 | 13 | 2.5 | 0.050 |
