Хомут вентиляционный с уплотнительной резинкой М8 / М10 — чертёж с обозначением размеров — схема 1 из 21 / 2

Хомуты для труб и воздуховодов

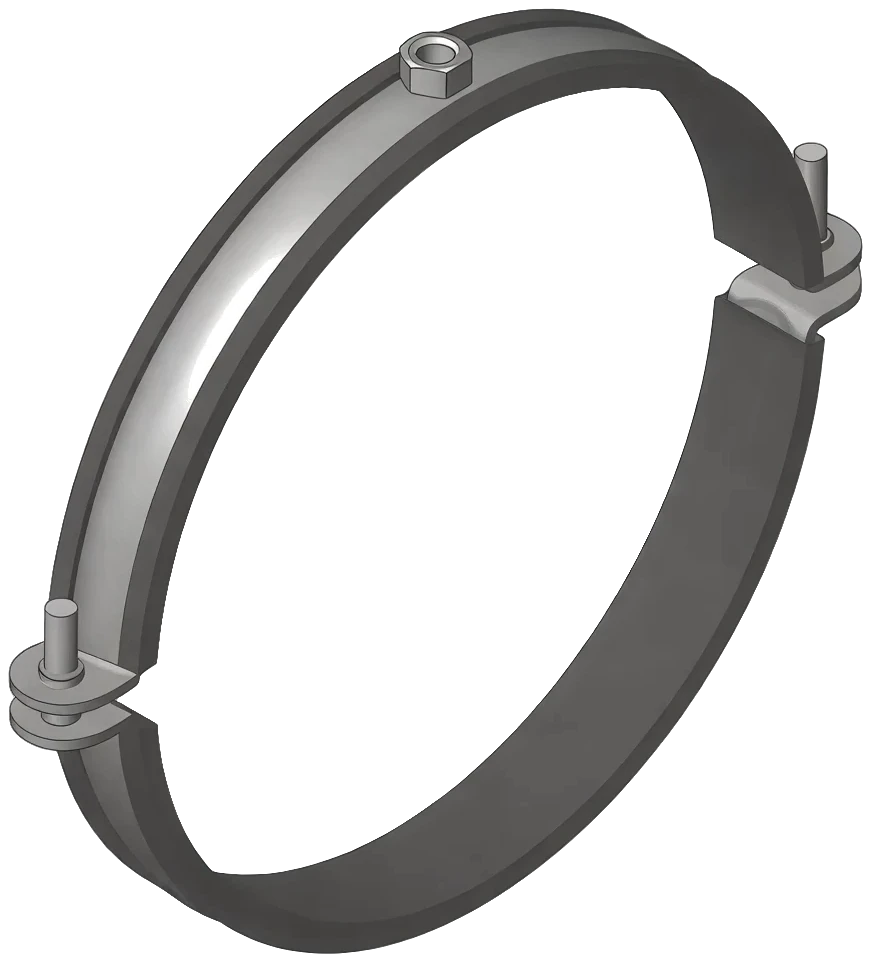

Хомут вентиляционный с уплотнительной резинкой М8 / М10

Вентиляционный хомут с уплотнителем для крепления труб и воздуховодов. Представлен в типоразмерах под болты М8 и М10.

Исполнение (код в конце артикула):

  • -1 Без покрытия
  • -2 Оцинкованная сталь
  • -3 Порошковая окраска
  • -4 Горячий цинк
  • -5 Нержавеющая сталь
Запросить ценуВыбрать артикулПозвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Хомут предназначен для надежной фиксации инженерных коммуникаций, таких как вентиляционные воздуховоды или трубопроводы. Конструкция включает уплотнительную резину для защиты поверхности труб от повреждений и крепления на стандартные метизы.

В ассортименте присутствуют изделия с внутренним диаметром от 100 до 180 мм. Для выбора нужного артикула ориентируйтесь на габариты трубы, требуемый диаметр крепежного винта (М8 или М10) и толщину стенки хомута.

Где применяется

Используется при монтаже систем вентиляции, кондиционирования и отопления в зданиях различного назначения. Подходит для установки на стеновые и потолочные конструкции.

Типоразмеры и артикулы

24 строки по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4.

Показано 24 из 24

Хомут вентиляционный с уплотнительной резинкой М8 / М10: таблица типоразмеров
АРТИКУЛНАИМЕНОВАНИЕ ИЗДЕЛИЯ, МХАРТИКУЛНАИМЕНОВАНИЕ ИЗДЕЛИЯ, МХДИАМЕТР, ЕД. DТОЛЩИНА, ВЕС, кг gxAВИНТ, My
1013441-2ЕНV-I 100 М81012976-2ЕНV-I 100 M10шт. 1001х20 0.106М6*25
1013442-2ЕНV-I 125 М81012977-2ЕНV-I 125 M10шт. 1251х20 0.137М6*25
1013443-2ЕНV-I 140 М81012978-2ЕНV-I 140 M10шт. 1401х20 0.162М6*25
1013444-2ЕНV-I 150 М81012979-2ЕНV-I 150 M10шт. 1501х20 0.162М6*25
1013445-2ЕНV-I 160 М81012980-2ЕНV-I 160 M10шт. 1601х20 0.178М6*25
1013446-2ЕНV-I 180 М81012981-2ЕНV-I 180 M10шт. 1801х20 0.2М6*25
1013447-2ЕНV-I 200 М81012982-2ЕНV-I 200 M10шт. 2001,2х20 0.204М6*25
1013448-2ЕНV-I 225 М81012983-2ЕНV-I 225 M10шт. 2251,2х20 0.21М6*25
1013449-2ЕНV-I 250 М81012984-2ЕНV-I 250 M10шт. 2501,2х20 0.23М6*25
1013450-2ЕНV-I 280 М81012985-2ЕНV-I 280 M10шт. 2801,2х20 0.26М6*25
1013451-2ЕНV-I 315 М81012986-2ЕНV-I 315 M10шт. 3151,2х20 0.28М6*25
1013452-2ЕНV-I 355 М81012987-2ЕНV-I 355 M10шт. 3551,2х20 0.29М6*25
1013453-2ЕНV-I 400 М81012988-2ЕНV-I 400 M10шт. 4001,2х20 0.33М6*25
1013454-2ЕНV-I 450 М81013148-2ЕНV-I 450 M10шт. 4501,5х20 0.46М6*25
1013455-2ЕНV-I 500 М81013149-2ЕНV-I 500 M10шт. 5001,5х20 0.53М6*25
1013456-2ЕНV-I 560 М81013150-2ЕНV-I 560 M10шт. 5601,5х20 0.6М6*25
1013457-2ЕНV-I 630 М81013151-2ЕНV-I 630 M10шт. 6301,5х20 0.65М6*25
1013458-2ЕНV-I 710 М81013152-2ЕНV-I 710 M10шт. 7101,5х20 0.72М6*25
1013459-2ЕНV-I 800 М81013381-2ЕНV-I 800 M10шт. 8001,5х20 0.81М6*25
1013460-2ЕНV-I 900 М81013382-2ЕНV-I 900 M10шт. 9001,5х20 0.91М6*25
1013461-2ЕНV-I 1000 М81013383-2ЕНV-I 1000 M10шт. 10001,5х20 0.99М6*25
1013462-2ЕНV-I 1120 М81013384-2ЕНV-I 1120 M10шт. 11201,5х20 1.1М6*25
1013463-2ЕНV-I 1250 М81013385-2ЕНV-I 1250 M10шт. 12501,5х20 1.3М6*25
1013464-2ЕНV-I 1400 М81013386-2ЕНV-I 1400 M10шт. 14001,5х20 1.5М6*25
