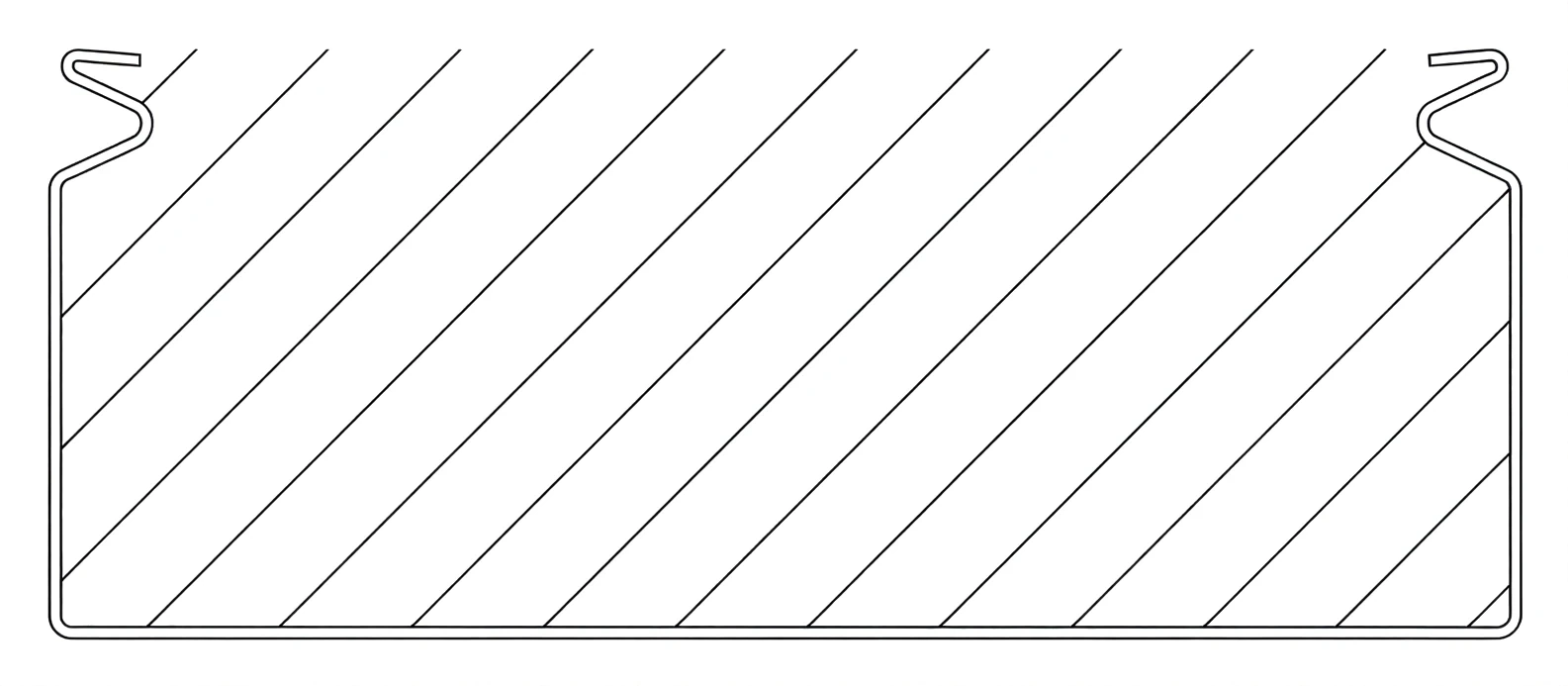

Лоток замковый неперфорированный GYROUX Gq — чертёж с обозначением размеров — схема 1 из 31 / 3

Замковые лотки GYROUX Gq/GLq «быстрый монтаж»

Лоток замковый неперфорированный GYROUX Gq

Неперфорированные замковые лотки GYROUX Gq для быстрого монтажа кабельных трасс с повышенной жесткостью профиля.

Неперфорированные кабельные лотки: все типоразмеры →

Ширина
50–600 мм
Высота
50–100 мм
Толщина металла
0,55–1,5 мм
Длина секции
2000 / 2500 / 3000 мм
Масса
0,76–9,66 кг/м
Типоразмеров в таблице
144

Исполнение (код в конце артикула):

  • -1 Без покрытия
  • -2 Оцинкованная сталь
  • -3 Порошковая окраска
  • -4 Горячий цинк
  • -5 Нержавеющая сталь
Запросить ценуВыбрать артикулПозвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Серия GYROUX Gq представляет собой глухие кабельные лотки из цельного профилированного металла. Замковая конструкция бортов обеспечивает высокую жёсткость и надежную фиксацию крышки без дополнительных крепежных элементов, что ускоряет сборку трассы. Доступны в широком диапазоне габаритов: ширина от 50 до 600 мм при высоте борта 50–100 мм.

Для подбора подходящего изделия используйте каталог с 144 типоразмерами, обращая внимание на толщину стали (от 0.55 до 1.5 мм) и массу погонного метра. Стандартная длина секций составляет 2000, 2500 или 3000 мм. В артикуле обязательно указывайте тип покрытия: оцинкование Сендзимир, горячее цинкование, порошковую покраску RAL или отсутствие покрытия.

Где применяется

Применяются для прокладки силовых и контрольных кабелей в промышленных зданиях, на объектах инфраструктуры и в коммерческих помещениях с различными условиями эксплуатации.

Типоразмеры и артикулы

144 строки по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4. Если в ячейке несколько артикулов через «/», они соответствуют длинам секции из колонки «Длина» в том же порядке.

Показано 144 из 144

Лоток замковый неперфорированный GYROUX Gq: таблица типоразмеров
АРТИКУЛСерияШирина лотка, B, ммВысота борта, H, ммТолщина металла, S,ммДлина, L, ммМасса, кг / м.п.
317001 / 317101 / 317201GYROUX Gq50500.552000 / 2500 / 30000.76
317002 / 317102 / 317202GYROUX Gq100500.552000 / 2500 / 30000.97
317003 / 317103 / 317203GYROUX Gq150500.552000 / 2500 / 30001.19
317004 / 317104 / 317204GYROUX Gq200500.552000 / 2500 / 30001.40
123051 / 120051 / 126051GYROUX Gq50500.62000 / 2500 / 30000.83
123052 / 120052 / 126052GYROUX Gq100500.62000 / 2500 / 30001.07
123053 / 120053 / 126053GYROUX Gq100650.62000 / 2500 / 30001.22
123054 / 120054 / 126054GYROUX Gq150500.62000 / 2500 / 30001.31
123055 / 120055 / 126055GYROUX Gq150650.62000 / 2500 / 30001.46
123056 / 120056 / 126056GYROUX Gq200500.62000 / 2500 / 30001.55
123057 / 120057 / 126057GYROUX Gq200650.62000 / 2500 / 30001.70
123251 / 120251 / 126251GYROUX Gq50500.72000 / 2500 / 30000.97
123252 / 120252 / 126252GYROUX Gq100500.72000 / 2500 / 30001.25
123253 / 120253 / 126253GYROUX Gq100650.72000 / 2500 / 30001.42
123254 / 120254 / 126254GYROUX Gq100800.72000 / 2500 / 30001.58
123255 / 120255 / 126255GYROUX Gq1001000.72000 / 2500 / 30001.81
123256 / 120256 / 126256GYROUX Gq150500.72000 / 2500 / 30001.53
123257 / 120257 / 126257GYROUX Gq150650.72000 / 2500 / 30001.70
123258 / 120258 / 126258GYROUX Gq150800.72000 / 2500 / 30001.86
123259 / 120259 / 126259GYROUX Gq1501000.72000 / 2500 / 30002.09
123260 / 120260 / 126260GYROUX Gq200500.72000 / 2500 / 30001.81
123261 / 120261 / 126261GYROUX Gq200650.72000 / 2500 / 30001.98
123262 / 120262 / 126262GYROUX Gq200800.72000 / 2500 / 30002.14
123263 / 120263 / 126263GYROUX Gq2001000.72000 / 2500 / 30002.37
123264 / 120264 / 126264GYROUX Gq300500.72000 / 2500 / 30002.37
123265 / 120265 / 126265GYROUX Gq300650.72000 / 2500 / 30002.54
123266 / 120266 / 126266GYROUX Gq300800.72000 / 2500 / 30002.71
123267 / 120267 / 126267GYROUX Gq3001000.72000 / 2500 / 30002.93
123268 / 120268 / 126268GYROUX Gq400500.72000 / 2500 / 30002.93
123269 / 120269 / 126269GYROUX Gq400650.72000 / 2500 / 30003.10
123270 / 120270 / 126270GYROUX Gq400800.72000 / 2500 / 30003.27
123271 / 120271 / 126271GYROUX Gq4001000.72000 / 2500 / 30003.49
123451 / 120451 / 126451GYROUX Gq50500.82000 / 2500 / 30001.11
123452 / 120452 / 126452GYROUX Gq100500.82000 / 2500 / 30001.43
123453 / 120453 / 126453GYROUX Gq100650.82000 / 2500 / 30001.62
123454 / 120454 / 126454GYROUX Gq100800.82000 / 2500 / 30001.81
123455 / 120455 / 126455GYROUX Gq1001000.82000 / 2500 / 30002.07
123456 / 120456 / 126456GYROUX Gq150500.82000 / 2500 / 30001.75
123457 / 120457 / 126457GYROUX Gq150650.82000 / 2500 / 30001.94
123458 / 120458 / 126458GYROUX Gq150800.82000 / 2500 / 30002.13
123459 / 120459 / 126459GYROUX Gq1501000.82000 / 2500 / 30002.39
123460 / 120460 / 126460GYROUX Gq200500.82000 / 2500 / 30002.07
123461 / 120461 / 126461GYROUX Gq200650.82000 / 2500 / 30002.26
123462 / 120462 / 126462GYROUX Gq200800.82000 / 2500 / 30002.45
123463 / 120463 / 126463GYROUX Gq2001000.82000 / 2500 / 30002.71
123464 / 120464 / 126464GYROUX Gq300500.82000 / 2500 / 30002.71
123465 / 120465 / 126465GYROUX Gq300650.82000 / 2500 / 30002.90
123466 / 120466 / 126466GYROUX Gq300800.82000 / 2500 / 30003.09
123467 / 120467 / 126467GYROUX Gq3001000.82000 / 2500 / 30003.35
123468 / 120468 / 126468GYROUX Gq400500.82000 / 2500 / 30003.35
123469 / 120469 / 126469GYROUX Gq400650.82000 / 2500 / 30003.54
123470 / 120470 / 126470GYROUX Gq400800.82000 / 2500 / 30003.73
123471 / 120471 / 126471GYROUX Gq4001000.82000 / 2500 / 30003.99
317011 / 317111 / 317211GYROUX Gq500500.82000 / 2500 / 30003.93
317012 / 317112 / 317212GYROUX Gq500650.82000 / 2500 / 30004.11
317013 / 317113 / 317213GYROUX Gq500800.82000 / 2500 / 30004.30
317014 / 317114 / 317214GYROUX Gq5001000.82000 / 2500 / 30004.55
123651 / 120651 / 126651GYROUX Gq50501.02000 / 2500 / 30001.39
123652 / 120652 / 126652GYROUX Gq100501.02000 / 2500 / 30001.79
123653 / 120653 / 126653GYROUX Gq100651.02000 / 2500 / 30002.03
123654 / 120654 / 126654GYROUX Gq100801.02000 / 2500 / 30002.26
123655 / 120655 / 126655GYROUX Gq1001001.02000 / 2500 / 30002.58
123656 / 120656 / 126656GYROUX Gq150501.02000 / 2500 / 30002.19
123657 / 120657 / 126657GYROUX Gq150651.02000 / 2500 / 30002.43
123658 / 120658 / 126658GYROUX Gq150801.02000 / 2500 / 30002.66
123659 / 120659 / 126659GYROUX Gq1501001.02000 / 2500 / 30002.98
123660 / 120660 / 126660GYROUX Gq200501.02000 / 2500 / 30002.59
123661 / 120661 / 126661GYROUX Gq200651.02000 / 2500 / 30002.83
123662 / 120662 / 126662GYROUX Gq200801.02000 / 2500 / 30003.06
123663 / 120663 / 126663GYROUX Gq2001001.02000 / 2500 / 30003.38
123664 / 120664 / 126664GYROUX Gq300501.02000 / 2500 / 30003.39
123665 / 120665 / 126665GYROUX Gq300651.02000 / 2500 / 30003.63
123666 / 120666 / 126666GYROUX Gq300801.02000 / 2500 / 30003.86
123667 / 120667 / 126667GYROUX Gq3001001.02000 / 2500 / 30004.19
123668 / 120668 / 126668GYROUX Gq400501.02000 / 2500 / 30004.19
123669 / 120669 / 126669GYROUX Gq400651.02000 / 2500 / 30004.43
123670 / 120670 / 126670GYROUX Gq400801.02000 / 2500 / 30004.67
123671 / 120671 / 126671GYROUX Gq4001001.02000 / 2500 / 30004.99
317021 / 317121 / 317221GYROUX Gq500501.02000 / 2500 / 30004.91
317022 / 317122 / 317222GYROUX Gq500651.02000 / 2500 / 30005.14
317023 / 317123 / 317223GYROUX Gq500801.02000 / 2500 / 30005.38
317024 / 317124 / 317224GYROUX Gq5001001.02000 / 2500 / 30005.69
317025 / 317125 / 317225GYROUX Gq600501.02000 / 2500 / 30005.69
317026 / 317126 / 317226GYROUX Gq600651.02000 / 2500 / 30005.93
317027 / 317127 / 317227GYROUX Gq600801.02000 / 2500 / 30006.16
317028 / 317128 / 317228GYROUX Gq6001001.02000 / 2500 / 30006.48
317031 / 317131 / 317231GYROUX Gq50501.22000 / 2500 / 30001.64
317032 / 317132 / 317232GYROUX Gq100501.22000 / 2500 / 30002.11
317033 / 317133 / 317233GYROUX Gq100651.22000 / 2500 / 30002.36
317034 / 317134 / 317234GYROUX Gq100801.22000 / 2500 / 30002.64
317035 / 317135 / 317235GYROUX Gq1001001.22000 / 2500 / 30003.01
317036 / 317136 / 317236GYROUX Gq150501.22000 / 2500 / 30002.58
317037 / 317137 / 317237GYROUX Gq150651.22000 / 2500 / 30002.83
317038 / 317138 / 317238GYROUX Gq150801.22000 / 2500 / 30003.11
317039 / 317139 / 317239GYROUX Gq1501001.22000 / 2500 / 30003.49
317040 / 317140 / 317240GYROUX Gq200501.22000 / 2500 / 30003.05
317041 / 317141 / 317241GYROUX Gq200651.22000 / 2500 / 30003.30
317042 / 317142 / 317242GYROUX Gq200801.22000 / 2500 / 30003.58
317043 / 317143 / 317243GYROUX Gq2001001.22000 / 2500 / 30003.96
317044 / 317144 / 317244GYROUX Gq300501.22000 / 2500 / 30003.99
317045 / 317145 / 317245GYROUX Gq300651.22000 / 2500 / 30004.24
317046 / 317146 / 317246GYROUX Gq300801.22000 / 2500 / 30004.52
317047 / 317147 / 317247GYROUX Gq3001001.22000 / 2500 / 30004.90
317048 / 317148 / 317248GYROUX Gq400501.22000 / 2500 / 30004.94
317049 / 317149 / 317249GYROUX Gq400651.22000 / 2500 / 30005.18
317050 / 317150 / 317250GYROUX Gq400801.22000 / 2500 / 30005.46
317051 / 317151 / 317251GYROUX Gq4001001.22000 / 2500 / 30005.84
317052 / 317152 / 317252GYROUX Gq500501.22000 / 2500 / 30005.88
317053 / 317153 / 317253GYROUX Gq500651.22000 / 2500 / 30006.12
317054 / 317154 / 317254GYROUX Gq500801.22000 / 2500 / 30006.41
317055 / 317155 / 317255GYROUX Gq5001001.22000 / 2500 / 30006.78
317056 / 317156 / 317256GYROUX Gq600501.22000 / 2500 / 30006.82
317057 / 317157 / 317257GYROUX Gq600651.22000 / 2500 / 30007.07
317058 / 317158 / 317258GYROUX Gq600801.22000 / 2500 / 30007.35
317059 / 317159 / 317259GYROUX Gq6001001.22000 / 2500 / 30007.72
317061 / 317161 / 317261GYROUX Gq50501.52000 / 2500 / 30002.05
317062 / 317162 / 317262GYROUX Gq100501.52000 / 2500 / 30002.64
317063 / 317163 / 317263GYROUX Gq100651.52000 / 2500 / 30002.94
317064 / 317164 / 317264GYROUX Gq100801.52000 / 2500 / 30003.30
317065 / 317165 / 317265GYROUX Gq1001001.52000 / 2500 / 30003.77
317066 / 317166 / 317266GYROUX Gq150501.52000 / 2500 / 30003.23
317067 / 317167 / 317267GYROUX Gq150651.52000 / 2500 / 30003.53
317068 / 317168 / 317268GYROUX Gq150801.52000 / 2500 / 30003.89
317069 / 317169 / 317269GYROUX Gq1501001.52000 / 2500 / 30004.36
317070 / 317170 / 317270GYROUX Gq200501.52000 / 2500 / 30003.82
317071 / 317171 / 317271GYROUX Gq200651.52000 / 2500 / 30004.12
317072 / 317172 / 317272GYROUX Gq200801.52000 / 2500 / 30004.47
317073 / 317173 / 317273GYROUX Gq2001001.52000 / 2500 / 30004.95
317074 / 317174 / 317274GYROUX Gq300501.52000 / 2500 / 30004.99
317075 / 317175 / 317275GYROUX Gq300651.52000 / 2500 / 30005.30
317076 / 317176 / 317276GYROUX Gq300801.52000 / 2500 / 30005.65
317077 / 317177 / 317277GYROUX Gq3001001.52000 / 2500 / 30006.12
317078 / 317178 / 317278GYROUX Gq400501.52000 / 2500 / 30006.17
317079 / 317179 / 317279GYROUX Gq400651.52000 / 2500 / 30006.48
317080 / 317180 / 317280GYROUX Gq400801.52000 / 2500 / 30006.83
317081 / 317181 / 317281GYROUX Gq4001001.52000 / 2500 / 30007.30
317082 / 317182 / 317282GYROUX Gq500501.52000 / 2500 / 30007.35
317083 / 317183 / 317283GYROUX Gq500651.52000 / 2500 / 30007.65
317084 / 317184 / 317284GYROUX Gq500801.52000 / 2500 / 30008.01
317085 / 317185 / 317285GYROUX Gq5001001.52000 / 2500 / 30008.48
317086 / 317186 / 317286GYROUX Gq600501.52000 / 2500 / 30008.53
317087 / 317187 / 317287GYROUX Gq600651.52000 / 2500 / 30008.83
317088 / 317188 / 317288GYROUX Gq600801.52000 / 2500 / 30009.18
317089 / 317189 / 317289GYROUX Gq6001001.52000 / 2500 / 30009.66
