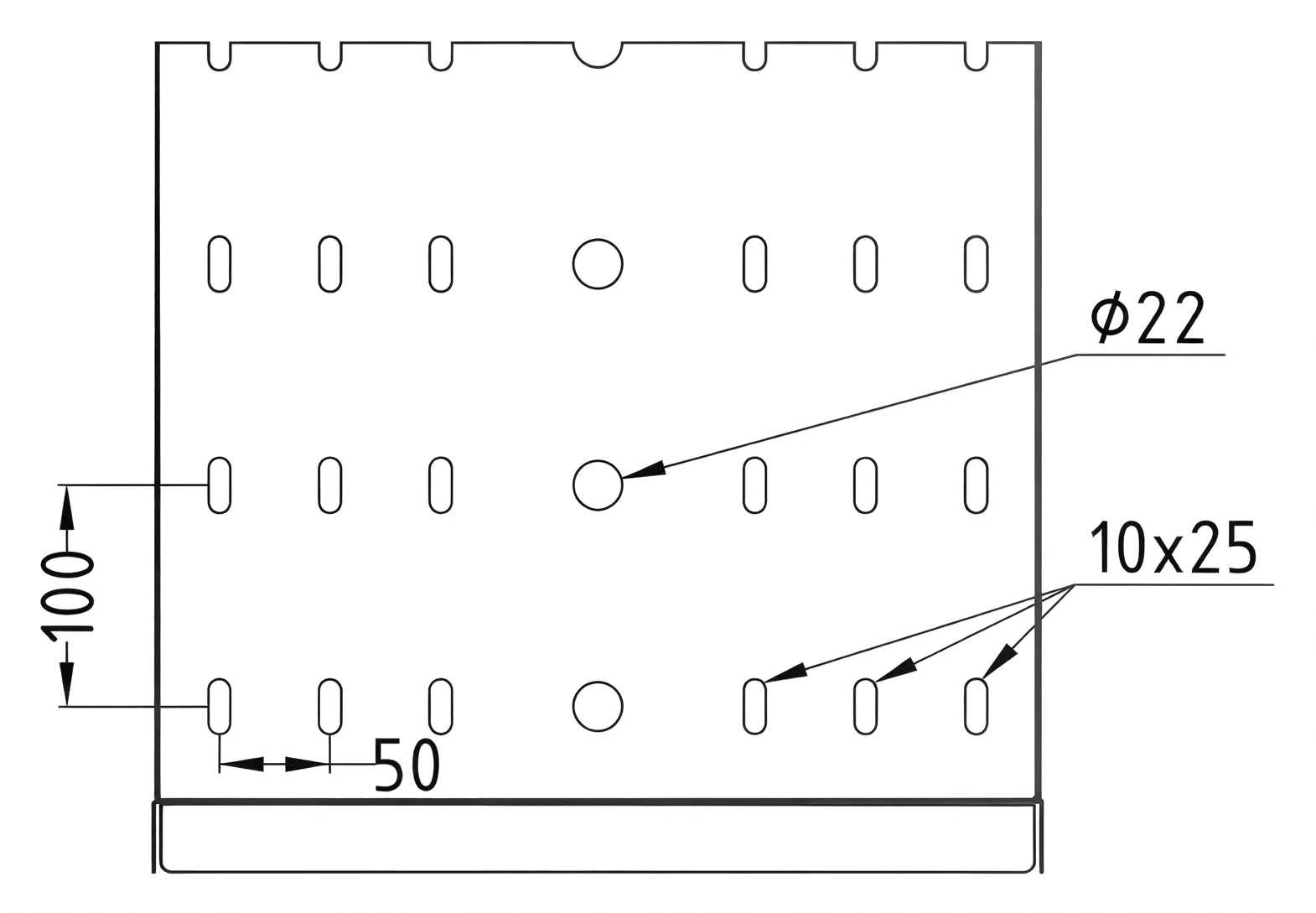

Лоток замковый перфорированный GYROUX GLq — чертёж с обозначением размеров — схема 1 из 21 / 2

Замковые лотки GYROUX Gq/GLq «быстрый монтаж»

Лоток замковый перфорированный GYROUX GLq

Перфорированные замковые лотки GYROUX GLq для быстрого монтажа кабельных трасс. Серия с усиленной жесткостью профиля.

Перфорированные кабельные лотки: все типоразмеры →

Ширина
50–600 мм
Высота
50–100 мм
Толщина металла
0,55–1,5 мм
Длина секции
2000 / 2500 / 3000 мм
Масса
0,7–9,03 кг/м
Типоразмеров в таблице
144

Исполнение (код в конце артикула):

  • -1 Без покрытия
  • -2 Оцинкованная сталь
  • -3 Порошковая окраска
  • -4 Горячий цинк
  • -5 Нержавеющая сталь
Запросить ценуВыбрать артикулПозвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Лотки серии GYROUX GLq предназначены для прокладки силовых и слаботочных кабелей. Конструкция из цельного профилированного металла обеспечивает повышенную жесткость, а замок позволяет фиксировать крышку без дополнительных крепежей. Перфорация дна диаметром 22 мм упрощает подвод коммуникаций.

Для выбора артикула сопоставьте ширину и высоту борта с толщиной металла и необходимой длиной секции. В заявке следует указать тип покрытия: стандартное оцинкование Сендзимир, горячее цинкование, порошковую окраску RAL или нержавеющую сталь.

Где применяется

Используются при устройстве кабельных трасс в промышленных зданиях, на объектах инфраструктуры и коммерческой недвижимости.

Типоразмеры и артикулы

144 строки по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4. Если в ячейке несколько артикулов через «/», они соответствуют длинам секции из колонки «Длина» в том же порядке.

Показано 144 из 144

Лоток замковый перфорированный GYROUX GLq: таблица типоразмеров
АРТИКУЛСерияШирина лотка, B, ммВысота борта, H, ммТолщина металла, S,ммДлина, L, ммМасса, кг / м.п.
317301 / 317401 / 317501GYROUX GLq50500.552000 / 2500 / 30000.70
317302 / 317402 / 317502GYROUX GLq100500.552000 / 2500 / 30000.86
317303 / 317403 / 317503GYROUX GLq150500.552000 / 2500 / 30001.12
317304 / 317404 / 317504GYROUX GLq200500.552000 / 2500 / 30001.25
123151 / 120151 / 126151GYROUX GLq50500.62000 / 2500 / 30000.77
123152 / 120152 / 126152GYROUX GLq100500.62000 / 2500 / 30000.95
123153 / 120153 / 126153GYROUX GLq100650.62000 / 2500 / 30001.10
123154 / 120154 / 126154GYROUX GLq150500.62000 / 2500 / 30001.23
123155 / 120155 / 126155GYROUX GLq150650.62000 / 2500 / 30001.38
123156 / 120156 / 126156GYROUX GLq200500.62000 / 2500 / 30001.39
123157 / 120157 / 126157GYROUX GLq200650.62000 / 2500 / 30001.53
123351 / 120351 / 126351GYROUX GLq50500.72000 / 2500 / 30000.90
123352 / 120352 / 126352GYROUX GLq100500.72000 / 2500 / 30001.11
123353 / 120353 / 126353GYROUX GLq100650.72000 / 2500 / 30001.28
123354 / 120354 / 126354GYROUX GLq100800.72000 / 2500 / 30001.44
123355 / 120355 / 126355GYROUX GLq1001000.72000 / 2500 / 30001.62
123356 / 120356 / 126356GYROUX GLq150500.72000 / 2500 / 30001.44
123357 / 120357 / 126357GYROUX GLq150650.72000 / 2500 / 30001.61
123358 / 120358 / 126358GYROUX GLq150800.72000 / 2500 / 30001.77
123359 / 120359 / 126359GYROUX GLq1501000.72000 / 2500 / 30002.00
123360 / 120360 / 126360GYROUX GLq200500.72000 / 2500 / 30001.62
123361 / 120361 / 126361GYROUX GLq200650.72000 / 2500 / 30001.79
123362 / 120362 / 126362GYROUX GLq200800.72000 / 2500 / 30001.95
123363 / 120363 / 126363GYROUX GLq2001000.72000 / 2500 / 30002.13
123364 / 120364 / 126364GYROUX GLq300500.72000 / 2500 / 30002.18
123365 / 120365 / 126365GYROUX GLq300650.72000 / 2500 / 30002.35
123366 / 120366 / 126366GYROUX GLq300800.72000 / 2500 / 30002.51
123367 / 120367 / 126367GYROUX GLq3001000.72000 / 2500 / 30002.69
123368 / 120368 / 126368GYROUX GLq400500.72000 / 2500 / 30002.69
123369 / 120369 / 126369GYROUX GLq400650.72000 / 2500 / 30002.86
123370 / 120370 / 126370GYROUX GLq400800.72000 / 2500 / 30003.02
123371 / 120371 / 126371GYROUX GLq4001000.72000 / 2500 / 30003.20
123551 / 120551 / 126551GYROUX GLq50500.82000 / 2500 / 30001.02
123552 / 120552 / 126552GYROUX GLq100500.82000 / 2500 / 30001.27
123553 / 120553 / 126553GYROUX GLq100650.82000 / 2500 / 30001.46
123554 / 120554 / 126554GYROUX GLq100800.82000 / 2500 / 30001.65
123555 / 120555 / 126555GYROUX GLq1001000.82000 / 2500 / 30001.85
123556 / 120556 / 126556GYROUX GLq150500.82000 / 2500 / 30001.65
123557 / 120557 / 126557GYROUX GLq150650.82000 / 2500 / 30001.84
123558 / 120558 / 126558GYROUX GLq150800.82000 / 2500 / 30002.03
123559 / 120559 / 126559GYROUX GLq1501000.82000 / 2500 / 30002.28
123560 / 120560 / 126560GYROUX GLq200500.82000 / 2500 / 30001.85
123561 / 120561 / 126561GYROUX GLq200650.82000 / 2500 / 30002.04
123562 / 120562 / 126562GYROUX GLq200800.82000 / 2500 / 30002.23
123563 / 120563 / 126563GYROUX GLq2001000,82000 / 2500 / 30002,43
123564 / 120564 / 126564GYROUX GLq300500,82000 / 2500 / 30002,49
123565 / 120565 / 126565GYROUX GLq300650,82000 / 2500 / 30002,68
123566 / 120566 / 126566GYROUX GLq300800,82000 / 2500 / 30002,87
123567 / 120567 / 126567GYROUX GLq3001000,82000 / 2500 / 30003,07
123568 / 120568 / 126568GYROUX GLq400500,82000 / 2500 / 30003,07
123569 / 120569 / 126569GYROUX GLq400650,82000 / 2500 / 30003,27
123570 / 120570 / 126570GYROUX GLq400800,82000 / 2500 / 30003,46
123571 / 120571 / 126571GYROUX GLq4001000,82000 / 2500 / 30003,66
317311 / 317411 / 317511GYROUX GLq500500.82000 / 2500 / 30003.65
317312 / 317412 / 317512GYROUX GLq500650.82000 / 2500 / 30003.84
317313 / 317413 / 317513GYROUX GLq500800.82000 / 2500 / 30004.02
317314 / 317414 / 317514GYROUX GLq5001000.82000 / 2500 / 30004.22
123751 / 120751 / 126751GYROUX GLq50501,02000 / 2500 / 30001,28
123752 / 120752 / 126752GYROUX GLq100501,02000 / 2500 / 30001,59
123753 / 120753 / 126753GYROUX GLq100651,02000 / 2500 / 30001,82
123754 / 120754 / 126754GYROUX GLq100801,02000 / 2500 / 30002,06
123755 / 120755 / 126755GYROUX GLq1001001,02000 / 2500 / 30002,31
123756 / 120756 / 126756GYROUX GLq150501,02000 / 2500 / 30002,06
123757 / 120757 / 126757GYROUX GLq150651,02000 / 2500 / 30002,30
123758 / 120758 / 126758GYROUX GLq150801,02000 / 2500 / 30002,53
123759 / 120759 / 126759GYROUX GLq1501001,02000 / 2500 / 30002,85
123760 / 120760 / 126760GYROUX GLq200501,02000 / 2500 / 30002,31
123761 / 120761 / 126761GYROUX GLq200651,02000 / 2500 / 30002,55
123762 / 120762 / 126762GYROUX GLq200801,02000 / 2500 / 30002,79
123763 / 120763 / 126763GYROUX GLq2001001,02000 / 2500 / 30003,04
123764 / 120764 / 126764GYROUX GLq300501.02000 / 2500 / 30003.11
123765 / 120765 / 126765GYROUX GLq300651.02000 / 2500 / 30003.35
123766 / 120766 / 126766GYROUX GLq300801.02000 / 2500 / 30003.59
123767 / 120767 / 126767GYROUX GLq3001001.02000 / 2500 / 30003.84
123768 / 120768 / 126768GYROUX GLq400501.02000 / 2500 / 30003.84
123769 / 120769 / 126769GYROUX GLq400651.02000 / 2500 / 30004.08
123770 / 120770 / 126770GYROUX GLq400801.02000 / 2500 / 30004.32
123771 / 120771 / 126771GYROUX GLq4001001.02000 / 2500 / 30004.57
317321 / 317421 / 317521GYROUX GLq500501.02000 / 2500 / 30004.56
317322 / 317422 / 317522GYROUX GLq500651.02000 / 2500 / 30004.80
317323 / 317423 / 317523GYROUX GLq500801.02000 / 2500 / 30005.03
317324 / 317424 / 317524GYROUX GLq5001001.02000 / 2500 / 30005.27
317325 / 317425 / 317525GYROUX GLq600501.02000 / 2500 / 30005.34
317326 / 317426 / 317526GYROUX GLq600651.02000 / 2500 / 30005.58
317327 / 317427 / 317527GYROUX GLq600801.02000 / 2500 / 30005.82
317328 / 317428 / 317528GYROUX GLq6001001.02000 / 2500 / 30006.06
317331 / 317431 / 317531GYROUX GLq50501.22000 / 2500 / 30001.51
317332 / 317432 / 317532GYROUX GLq100501.22000 / 2500 / 30001.87
317333 / 317433 / 317533GYROUX GLq100651.22000 / 2500 / 30002.11
317334 / 317434 / 317534GYROUX GLq100801.22000 / 2500 / 30002.39
317335 / 317435 / 317535GYROUX GLq1001001.22000 / 2500 / 30002.68
317336 / 317436 / 317536GYROUX GLq150501.22000 / 2500 / 30002.42
317337 / 317437 / 317537GYROUX GLq150651.22000 / 2500 / 30002.67
317338 / 317438 / 317538GYROUX GLq150801.22000 / 2500 / 30002.95
317339 / 317439 / 317539GYROUX GLq1501001.22000 / 2500 / 30003.33
317340 / 317440 / 317540GYROUX GLq200501.22000 / 2500 / 30002.72
317341 / 317441 / 317541GYROUX GLq200651.22000 / 2500 / 30002.97
317342 / 317442 / 317542GYROUX GLq200801.22000 / 2500 / 30003.25
317343 / 317443 / 317543GYROUX GLq2001001.22000 / 2500 / 30003.54
317344 / 317444 / 317544GYROUX GLq300501.22000 / 2500 / 30003.66
317345 / 317445 / 317545GYROUX GLq300651.22000 / 2500 / 30003.91
317346 / 317446 / 317546GYROUX GLq300801.22000 / 2500 / 30004.19
317347 / 317447 / 317547GYROUX GLq3001001.22000 / 2500 / 30004.48
317348 / 317448 / 317548GYROUX GLq400501.22000 / 2500 / 30004.52
317349 / 317449 / 317549GYROUX GLq400651.22000 / 2500 / 30004.76
317350 / 317450 / 317550GYROUX GLq400801.22000 / 2500 / 30005.05
317351 / 317451 / 317551GYROUX GLq4001001.22000 / 2500 / 30005.34
317352 / 317452 / 317552GYROUX GLq500501.22000 / 2500 / 30005.46
317353 / 317453 / 317553GYROUX GLq500651.22000 / 2500 / 30005.71
317354 / 317454 / 317554GYROUX GLq500801.22000 / 2500 / 30005.99
317355 / 317455 / 317555GYROUX GLq5001001.22000 / 2500 / 30006.28
317356 / 317456 / 317556GYROUX GLq600501.22000 / 2500 / 30006.40
317357 / 317457 / 317557GYROUX GLq600651.22000 / 2500 / 30006.65
317358 / 317458 / 317558GYROUX GLq600801.22000 / 2500 / 30006.93
317359 / 317459 / 317559GYROUX GLq6001001.22000 / 2500 / 30007.22
317361 / 317461 / 317561GYROUX GLq50501.52000 / 2500 / 30001.89
317362 / 317462 / 317562GYROUX GLq100501.52000 / 2500 / 30002.33
317363 / 317463 / 317563GYROUX GLq100651.52000 / 2500 / 30002.64
317364 / 317464 / 317564GYROUX GLq100801.52000 / 2500 / 30002.99
317365 / 317465 / 317565GYROUX GLq1001001.52000 / 2500 / 30003.36
317366 / 317466 / 317566GYROUX GLq150501.52000 / 2500 / 30003.03
317367 / 317467 / 317567GYROUX GLq150651.52000 / 2500 / 30003.34
317368 / 317468 / 317568GYROUX GLq150801.52000 / 2500 / 30003.69
317369 / 317469 / 317569GYROUX GLq1501001.52000 / 2500 / 30004.16
317370 / 317470 / 317570GYROUX GLq200501.52000 / 2500 / 30003.40
317371 / 317471 / 317571GYROUX GLq200651.52000 / 2500 / 30003.71
317372 / 317472 / 317572GYROUX GLq200801.52000 / 2500 / 30004.06
317373 / 317473 / 317573GYROUX GLq2001001.52000 / 2500 / 30004.43
317374 / 317474 / 317574GYROUX GLq300501.52000 / 2500 / 30004.58
317375 / 317475 / 317575GYROUX GLq300651.52000 / 2500 / 30004.89
317376 / 317476 / 317576GYROUX GLq300801.52000 / 2500 / 30005.24
317377 / 317477 / 317577GYROUX GLq3001001.52000 / 2500 / 30005.60
317378 / 317478 / 317578GYROUX GLq400501.52000 / 2500 / 30005.65
317379 / 317479 / 317579GYROUX GLq400651.52000 / 2500 / 30005.96
317380 / 317480 / 317580GYROUX GLq400801.52000 / 2500 / 30006.31
317381 / 317481 / 317581GYROUX GLq4001001.52000 / 2500 / 30006.67
317382 / 317482 / 317582GYROUX GLq500501.52000 / 2500 / 30006.83
317383 / 317483 / 317583GYROUX GLq500651.52000 / 2500 / 30007.13
317384 / 317484 / 317584GYROUX GLq500801.52000 / 2500 / 30007.49
317385 / 317485 / 317585GYROUX GLq5001001.52000 / 2500 / 30007.85
317386 / 317486 / 317586GYROUX GLq600501.52000 / 2500 / 30008.01
317387 / 317487 / 317587GYROUX GLq600651.52000 / 2500 / 30008.31
317388 / 317488 / 317588GYROUX GLq600801.52000 / 2500 / 30008.66
317389 / 317489 / 317589GYROUX GLq6001001.52000 / 2500 / 30009.03
