Секция угловая вертикальная с крышкой NGFq/NGFqh

Угловая вертикальная секция с крышкой для листовых лотков. Обеспечивает поворот трассы на 90 градусов. Серия NGFq/NGFqh.

Ширина: 50–600 мм
Высота: 50–200 мм
Масса: 0,66–2,56 кг
Масса: 0,84–3,62 кг
Типоразмеров в таблице: 54

Исполнение (код в конце артикула):

-1 Без покрытия
-2 Оцинкованная сталь
-3 Порошковая окраска
-4 Горячий цинк
-5 Нержавеющая сталь

Запросить цену Выбрать артикул Позвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Секция угловая вертикальная с крышкой серии NGFq/NGFqh предназначена для изменения направления кабельной трассы в системах листовой прокладки. Изделие входит в комплект фасонных элементов, обеспечивая герметичное соединение участков лотков под прямым углом.

При выборе типоразмера учитывайте ширину и высоту лотка из таблицы соответствия артикулов. Для заказа укажите требуемые параметры сечения, а также желаемое покрытие стали (оцинковка, порошковая краска или другое), которое обозначается дефисом в конце артикула.

Где применяется

Применяется в промышленных объектах, коммерческих зданиях и инфраструктурных комплексах для организации кабельных трасс. Используется при монтаже систем электроснабжения и слаботочных сетей внутри помещений.

Типоразмеры и артикулы

54 строки по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4.

Ширина лотка, ммВысота лотка, ммa, ммb, ммАртикул

Показано 54 из 54

Секция угловая вертикальная с крышкой NGFq/NGFqh: таблица типоразмеров

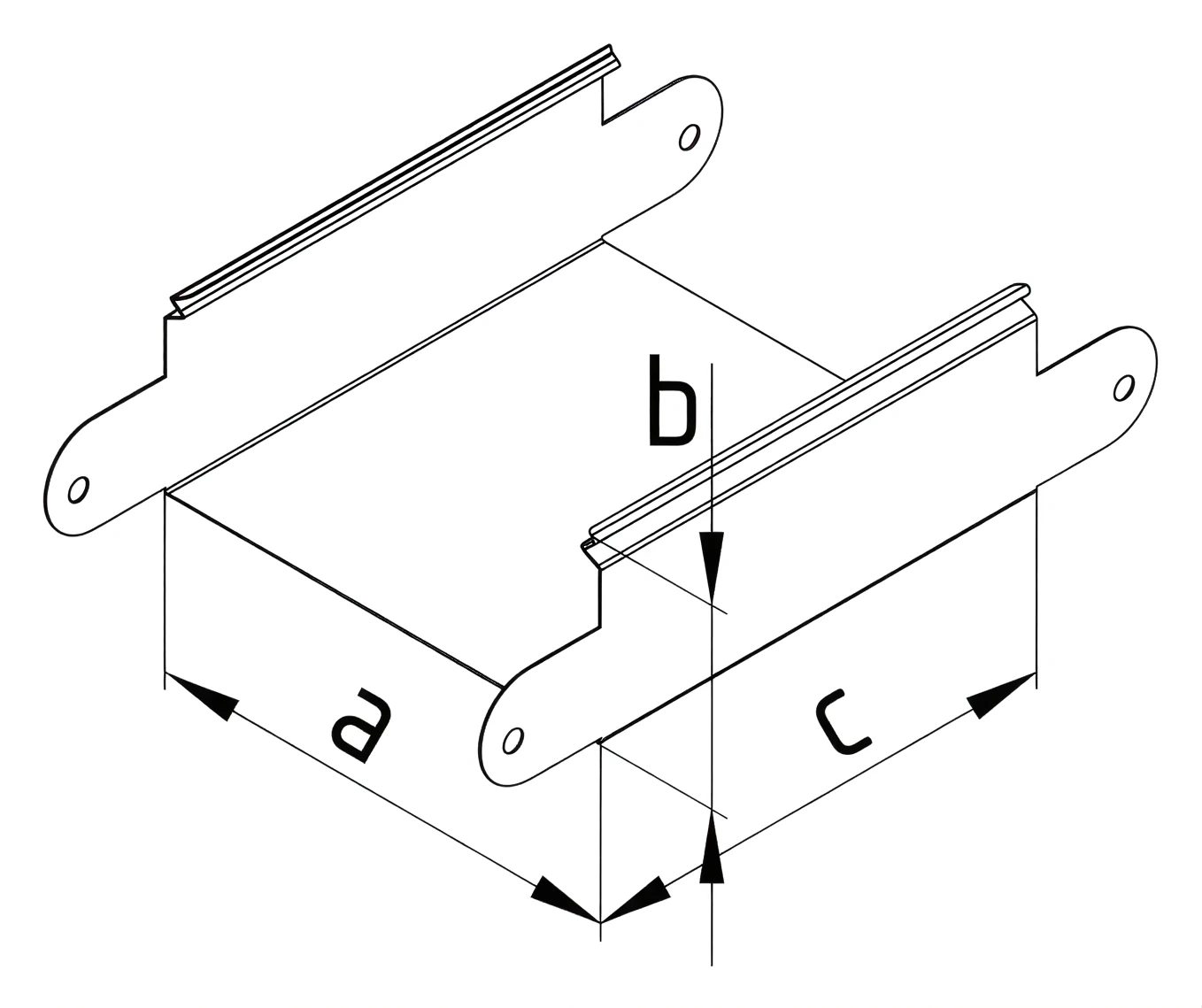

Ширина лотка, мм	Высота лотка, мм	Артикул (Стандартная серия NGFq)	Масса, кг (Стандартная серия NGFq)	Артикул (Усиленная серия NGFqh)	Масса, кг (Усиленная серия NGFqh)	a, мм	b, мм	c, мм
50	50	301901	0.66	303901	0.84	50	50	200
100	50	301902	0.79	303902	1.03	100	50	200
100	60	301903	0.81	303903	1.07	100	60	200
100	65	301904	0.96	303904	1.23	100	65	200
100	70	301905	0.98	303905	1.25	100	70	200
100	80	301906	1.00	303906	1.29	100	80	200
100	100	301907	1.05	303907	1.36	100	100	200
150	50	301908	0.92	303908	1.22	150	50	200
150	60	301909	0.94	303909	1.26	150	60	200
150	65	301910	1.09	303910	1.42	150	65	200
150	70	301911	1.10	303911	1.44	150	70	200
150	80	301912	1.13	303912	1.48	150	80	200
150	100	301913	1.18	303913	1.55	150	100	200
150	150	301914	1.30	303914	1.74	150	150	200
200	50	301915	1.04	303915	1.41	200	50	200
200	60	301916	1.07	303916	1.44	200	60	200
200	65	301917	1.22	303917	1.61	200	65	200
200	70	301918	1.23	303918	1.63	200	70	200
200	80	301919	1.25	303919	1.66	200	80	200
200	100	301920	1.30	303920	1.74	200	100	200
200	150	301921	1.43	303921	1.93	200	150	200
200	200	301922	1.55	303922	2.12	200	200	200
300	50	301923	1.29	303923	1.78	300	50	200
300	60	301924	1.32	303924	1.82	300	60	200
300	65	301925	1.47	303925	1.98	300	65	200
300	70	301926	1.48	303926	2.00	300	70	200
300	80	301927	1.50	303927	2.04	300	80	200
300	100	301928	1.55	303928	2.12	300	100	200
300	150	301929	1.68	303929	2.30	300	150	200
300	200	301930	1.81	303930	2.49	300	200	200
400	50	301931	1.54	303931	2.16	400	50	200
400	60	301932	1.57	303932	2.20	400	60	200
400	65	301933	1.72	303933	2.36	400	65	200
400	70	301934	1.73	303934	2.38	400	70	200
400	80	301935	1.76	303935	2.42	400	80	200
400	100	301936	1.81	303936	2.49	400	100	200
400	150	301937	1.93	303937	2.68	400	150	200
400	200	301938	2.06	303938	2.87	400	200	200
500	50	301939	1.79	303939	2.54	500	50	200
500	60	301940	1.82	303940	2.57	500	60	200
500	65	301941	1.97	303941	2.74	500	65	200
500	70	301942	1.98	303942	2.76	500	70	200
500	80	301943	2.01	303943	2.79	500	80	200
500	100	301944	2.06	303944	2.87	500	100	200
500	150	301945	2.18	303945	3.06	500	150	200
500	200	301946	2.31	303946	3.25	500	200	200
600	50	301947	2.05	303947	2.91	600	50	200
600	60	301948	2.07	303948	2.95	600	60	200
600	65	301949	2.22	303949	3.11	600	65	200
600	70	301950	2.23	303950	3.13	600	70	200
600	80	301951	2.26	303951	3.17	600	80	200
600	100	301952	2.31	303952	3.25	600	100	200
600	150	301953	2.43	303953	3.44	600	150	200
600	200	301954	2.56	303954	3.62	600	200	200
