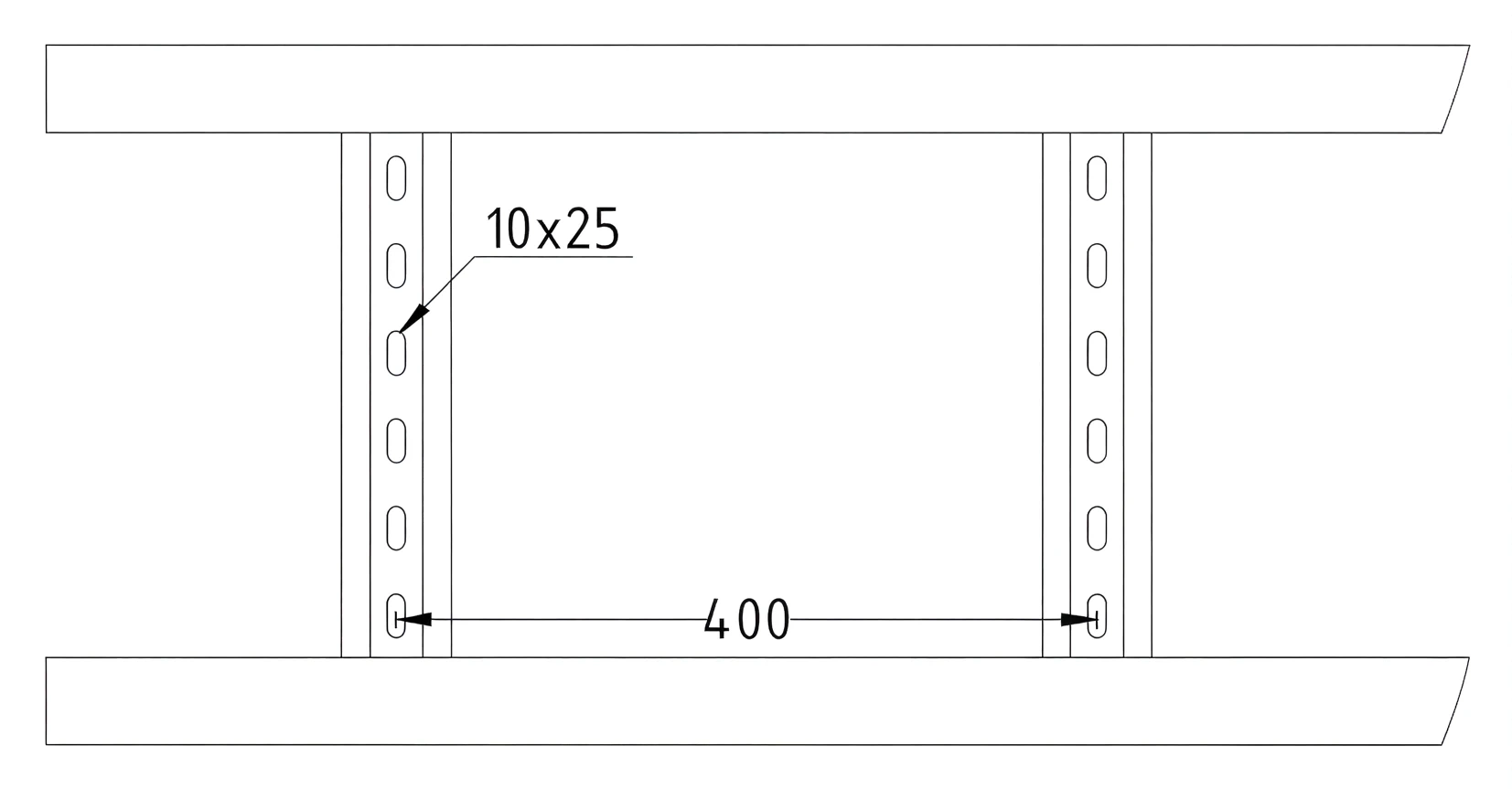

Лоток лестничный усиленный ЛЛУ(У2) — чертёж с обозначением размеров — схема 1 из 31 / 3

Лестничные усиленные лотки ЛЛУ

Лоток лестничный усиленный ЛЛУ(У2)

Усиленные лестничные лотки ЛЛУ(У2) для прокладки кабелей на больших расстояниях с повышенной жесткостью и несущей способностью.

Лестничные кабельные лотки: все типоразмеры →

Ширина
100–600 мм
Высота
100–280 мм
Толщина металла
2 мм
Длина секции
8000 / 10000 мм
Масса
6,97–13,74 кг/м
Типоразмеров в таблице
70

Исполнение (код в конце артикула):

  • -1 Без покрытия
  • -2 Оцинкованная сталь
  • -3 Порошковая окраска
  • -4 Горячий цинк
  • -5 Нержавеющая сталь
Запросить ценуВыбрать артикулПозвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Лестничные усиленные лотки серии ЛЛУ предназначены для организации кабельных трасс в условиях больших пролетов. Конструкция из профилированных боковин и перфорированных перемычек обеспечивает высокую жесткость, прочность и удобство крепления коммуникаций стяжками и хомутами. Стандартная длина секций составляет 6 метров, однако по индивидуальному заказу производитель изготавливает изделия длиной до 10 метров.

Для выбора подходящего типоразмера обратите внимание на ширину лотка (от 200 до 600 мм), высоту борта (от 100 до 280 мм) и толщину металла, которая в данной серии составляет 2 мм. При оформлении заявки необходимо указать артикул, включающий серию, габариты, длину и тип покрытия: горячее цинкование, оцинковка по Сендзимиру, порошковая окраска RAL или нержавеющая сталь.

Где применяется

Системы применяются на промышленных объектах, в инфраструктурных комплексах и зданиях с высокими требованиями к надежности кабельных трасс.

Типоразмеры и артикулы

70 строк по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4.

Показано 70 из 70

Лоток лестничный усиленный ЛЛУ(У2): таблица типоразмеров
АРТИКУЛСерияШирина лотка, B, ммВысота борта, H, ммТолщина металла, S,ммДлина, L, ммМасса, кг / м.п.
187403ЛЛу(У2)202001002.080007.19
187413ЛЛу(У2)202001202.080007.82
187423ЛЛу(У2)202001502.080008.76
187433ЛЛу(У2)202001702.080009.39
187443ЛЛу(У2)202002002.0800010.33
187404ЛЛу(У2)303001002.080007.42
187414ЛЛу(У2)303001202.080008.04
187424ЛЛу(У2)303001502.080008.99
187434ЛЛу(У2)303001702.080009.61
187444ЛЛу(У2)303002002.0800010.56
187454ЛЛу(У2)303002502.0800012.13
187464ЛЛу(У2)303002802.0800013.07
187405ЛЛу(У2)404001002.080007.64
187415ЛЛу(У2)404001202.080008.27
187425ЛЛу(У2)404001502.080009.21
187435ЛЛу(У2)404001702.080009.84
187445ЛЛу(У2)404002002.0800010.78
187455ЛЛу(У2)404002502.0800012.35
187465ЛЛу(У2)404002802.0800013.29
187406ЛЛу(У2)505001002.080007.87
187416ЛЛу(У2)505001202.080008.49
187426ЛЛу(У2)505001502.080009.44
187436ЛЛу(У2)505001702.0800010.06
187446ЛЛу(У2)505002002.0800011.01
187456ЛЛу(У2)505002502.0800012.58
187466ЛЛу(У2)505002802.0800013.52
187407ЛЛу(У2)606001002.080008.09
187417ЛЛу(У2)606001202,080008,72
187427ЛЛу(У2)606001502,080009,66
187437ЛЛу(У2)606001702,0800010,29
187447ЛЛу(У2)606002002,0800011,23
187457ЛЛу(У2)606002502,0800012,80
187467ЛЛу(У2)606002802,0800013,74
187501ЛЛу(У2)101001002,0100006,97
187502ЛЛу(У2)151501202,0100007,08
187512ЛЛу(У2)151501502,0100007,71
187522ЛЛу(У2)151501702,0100008,65
187503ЛЛу(У2)202001002,0100007,19
187513ЛЛу(У2)202001202,0100007,82
187523ЛЛу(У2)202001502,0100008,76
187533ЛЛу(У2)202001702,0100009,39
187543ЛЛу(У2)202002002,01000010,33
187504ЛЛу(У2)303001002,0100007,42
187514ЛЛу(У2)303001202,0100008,04
187524ЛЛу(У2)303001502,0100008,99
187534ЛЛу(У2)303001702,0100009,61
187544ЛЛу(У2)303002002,01000010,56
187554ЛЛу(У2)303002502,01000012,13
187564ЛЛу(У2)303002802,01000013,07
187505ЛЛу(У2)404001002,0100007,64
187515ЛЛу(У2)404001202,0100008,27
187525ЛЛу(У2)404001502,0100009,21
187535ЛЛу(У2)404001702,0100009,84
187545ЛЛу(У2)404002002,01000010,78
187555ЛЛу(У2)404002502,01000012,35
187565ЛЛу(У2)404002802,01000013,29
187506ЛЛу(У2)505001002,0100007,87
187516ЛЛу(У2)505001202,0100008,49
187526ЛЛу(У2)505001502,0100009,44
187536ЛЛу(У2)505001702,01000010,06
187546ЛЛу(У2)505002002,01000011,01
187556ЛЛу(У2)505002502,01000012,58
187566ЛЛу(У2)505002802,01000013,52
187507ЛЛу(У2)606001002,0100008,09
187517ЛЛу(У2)606001202,0100008,72
187527ЛЛу(У2)606001502,0100009,66
187537ЛЛу(У2)606001702,01000010,29
187547ЛЛу(У2)606002002,01000011,23
187557ЛЛу(У2)606002502,01000012,80
187567ЛЛу(У2)606002802,01000013,74
