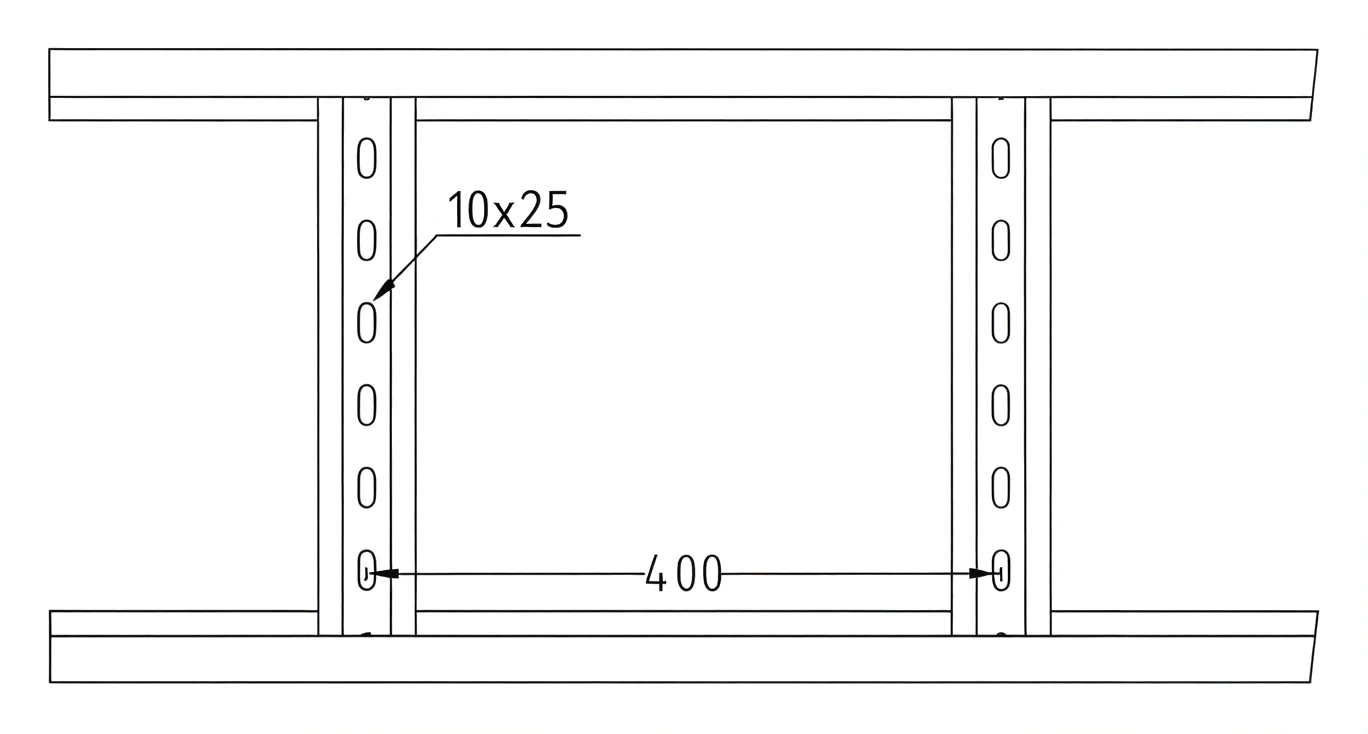

Лоток лестничный усиленный ЛЛУ — чертёж с обозначением размеров — схема 1 из 31 / 3

Лестничные усиленные лотки ЛЛУ

Лоток лестничный усиленный ЛЛУ

Усиленные лестничные лотки ЛЛУ для прокладки кабелей на больших пролетах с повышенной несущей способностью и жесткостью.

Лестничные кабельные лотки: все типоразмеры →

Ширина
100–600 мм
Высота
100–280 мм
Толщина металла
2 мм
Длина секции
6000 мм
Масса
5,51–12,33 кг/м
Типоразмеров в таблице
37

Исполнение (код в конце артикула):

  • -1 Без покрытия
  • -2 Оцинкованная сталь
  • -3 Порошковая окраска
  • -4 Горячий цинк
  • -5 Нержавеющая сталь
Запросить ценуВыбрать артикулПозвонить

Цена зависит от объёма и покрытия — рассчитаем по вашей спецификации.

Описание

Лестничные усиленные лотки серии ЛЛУ предназначены для организации кабельных трасс в условиях больших расстояний между опорами. Изделия обладают повышенной жесткостью благодаря профилированным боковинам и толщине металла 2 мм, что обеспечивает высокую несущую способность. Конструкция включает перфорированные перемычки, удобные для крепления секций к опорам и фиксации кабельных стяжек.

При выборе типоразмера обращайте внимание на ширину лотка (от 100 до 600 мм) и высоту борта (до 280 мм), которые определяют объем прокладки. Стандартная длина составляет 6 метров, но возможна поставка секций до 10 метров по индивидуальному заказу. В заявку необходимо указывать артикул, соответствующий габаритам, а также тип покрытия через дефис в коде товара.

Где применяется

Системы применяются на промышленных объектах, в инфраструктурных комплексах и зданиях для прокладки силовых и контрольных кабелей на значительных расстояниях между точками подвеса.

Типоразмеры и артикулы

37 строк по каталогу производителя. Тип покрытия добавляется к артикулу через дефис, например 123405-4.

Показано 37 из 37

Лоток лестничный усиленный ЛЛУ: таблица типоразмеров
АРТИКУЛСерияШирина лотка, B, ммВысота борта, H, ммТолщина металла, S,ммДлина, L, ммМасса, кг / м.п.
187201ЛЛу101001002.060005.51
187202ЛЛу151501202.060005.60
187212ЛЛу151501502.060006.23
187222ЛЛу151501702.060007.17
187203ЛЛу202001002.060005.69
187213ЛЛу202001202.060006.32
187223ЛЛу202001502.060007.26
187233ЛЛу202001702.060007.89
187243ЛЛу202002002.060008.83
187204ЛЛу303001002.060005.87
187214ЛЛу303001202.060006.50
187224ЛЛу303001502.060007.44
187234ЛЛу303001702.060008.07
187244ЛЛу303002002.060009.01
187254ЛЛу303002502.0600010.58
187264ЛЛу303002802.0600011.52
187205ЛЛу404001002.060006.05
187215ЛЛу404001202.060006.68
187225ЛЛу404001502.060007.62
187235ЛЛу404001702.060008.25
187245ЛЛу404002002.060009.19
187255ЛЛу404002502.0600010.76
187265ЛЛу404002802.0600011.70
187206ЛЛу505001002.060006.45
187216ЛЛу505001202.060007.08
187226ЛЛу505001502.060008.02
187236ЛЛу505001702.060008.65
187246ЛЛу505002002.060009.59
187256ЛЛу505002502.0600011.16
187266ЛЛу505002802.0600012.11
187207ЛЛу606001002.060006.68
187217ЛЛу606001202.060007.31
187227ЛЛу606001502.060008.25
187237ЛЛу606001702.060008.88
187247ЛЛу606002002.060009.82
187257ЛЛу606002502.0600011.39
187267ЛЛу606002802.0600012.33
