Молниезащита здания: из чего собирается система
Молниеприёмник, токоотводы и заземлитель — какие детали нужны для каждой части и как они соединяются.
Система внешней молниезащиты состоит из трёх частей: молниеприёмника на кровле, токоотводов по фасаду и заземляющего устройства в грунте. Каждая часть собирается из своих деталей, а надёжность определяют соединения между ними.
Молниеприёмник

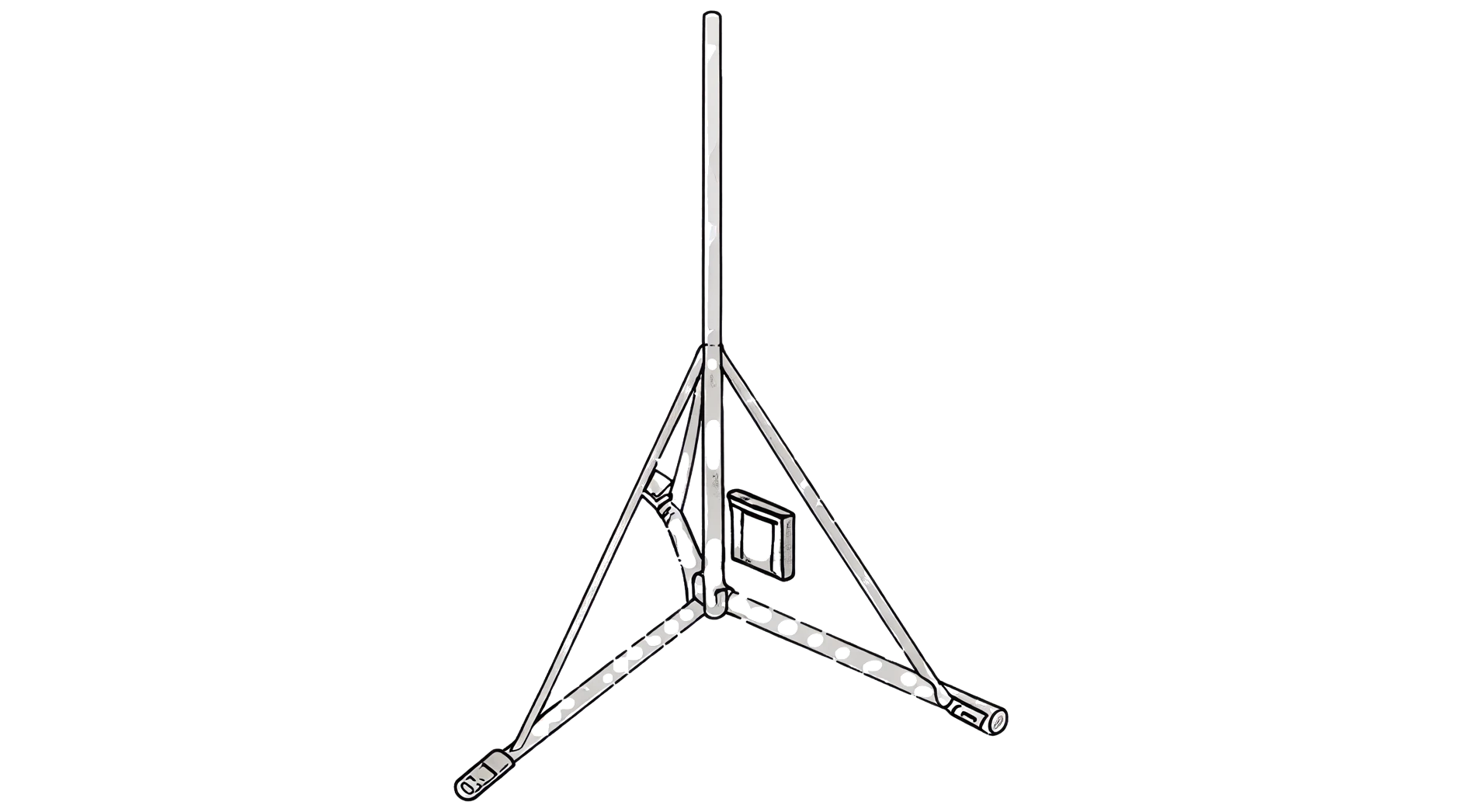

Это мачты и шпили, а также проводник, проложенный по кровле. Мачты выбирают по способу установки: на треноге или утяжелителях, на бетонном основании, на фасаде. Проводник на кровле крепят держателями: для плоских кровель — с бетонным основанием, для скатных — коньковые и черепичные, для фальцевых — фальцевые зажимы.
Токоотводы
По фасаду проводник идёт на держателях для разных оснований. Это проволока, полоса или кабель из оцинкованной стали, меди, алюминия или нержавеющей стали. Проводники соединяют универсальными, крестообразными и сквозными соединителями; контрольные соединители позволяют отключить участок для измерений.
Заземление

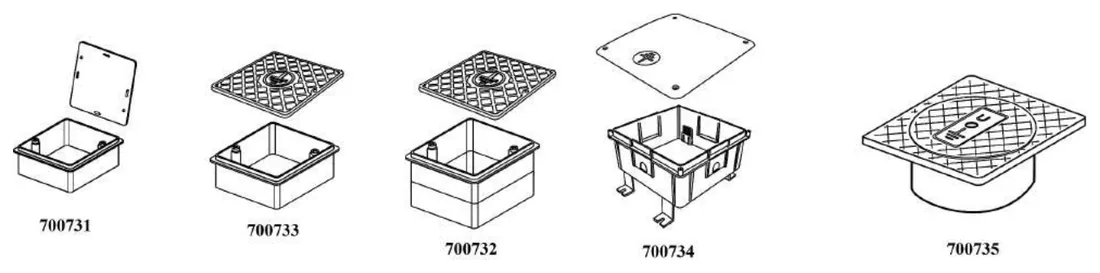

В грунте работают заземлители — стальные составные стержни без муфт, соединители для контуров и арматурных каркасов. Контрольные колодцы дают доступ к соединению для обслуживания. Шины и системы уравнивания потенциалов соединяют все металлические части здания.
Материалы и покрытие
Стальные детали выпускают с горячим цинкованием толщиной не менее 70 мкм по стандарту PN-EN ISO 1461:2000, а также из меди, латуни, алюминия и нержавеющей стали. Материал деталей в соединении подбирают так, чтобы между металлами не возникало гальванической пары.
Проект молниезащиты — отдельная инженерная работа. Мы поможем подобрать комплектующие по вашей спецификации.
