На чём держится лоток: консоли, подвесы и С-профиль

Лоток сам по себе не несёт нагрузку — ему нужны опоры. От их выбора зависит шаг крепления, допустимая масса кабеля и скорость монтажа.

Консоли, стойки и подвесы

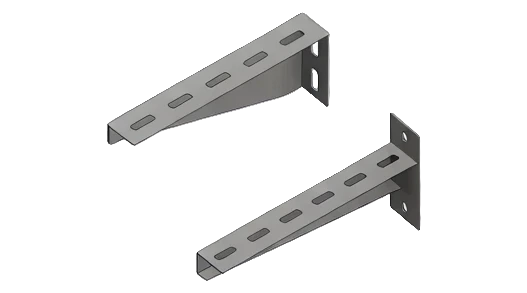

Консоли и полки крепят к стене или к стойке; на них укладывают лоток, короб или даже тяжёлые кабели напрямую. Изделия гнут из стали толщиной 1,5, 2,0 и 2,5 мм. Подвесы позволяют вести трассу под потолком на шпильках. Допустимая нагрузка зависит от габаритов и длины детали, поэтому её берут из таблицы каталога для конкретного типоразмера.

Перфопрофили

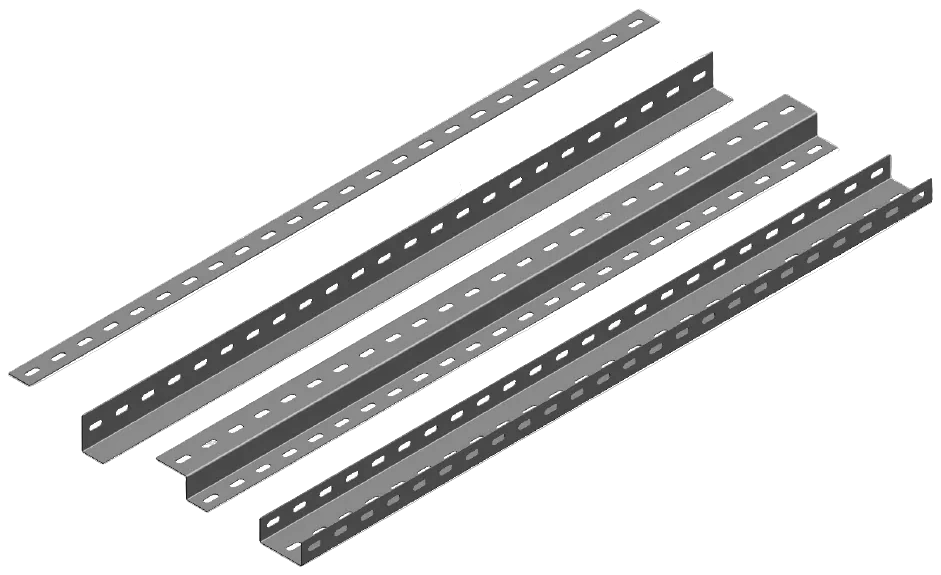

Перфорированные уголки, швеллеры и полосы из стали 1,5–4 мм — основа для нестандартных кронштейнов и рам; секции бывают по 2,0, 2,5 и 3,0 м. Отверстия позволяют собрать конструкцию болтами прямо на месте.

Система на С-образном профиле

Профиль STRUT с канальной гайкой собирается без сварки: гайка входит в профиль и фиксируется поворотом. Конфигурацию можно менять после монтажа, крепить элементы с двух сторон профиля. Для тяжёлых трасс есть С-профиль высоких нагрузок с сечениями от 52 до 95 мм, поворотными опорами и угловыми, Т-образными и удлинёнными соединителями.

Не только кабель

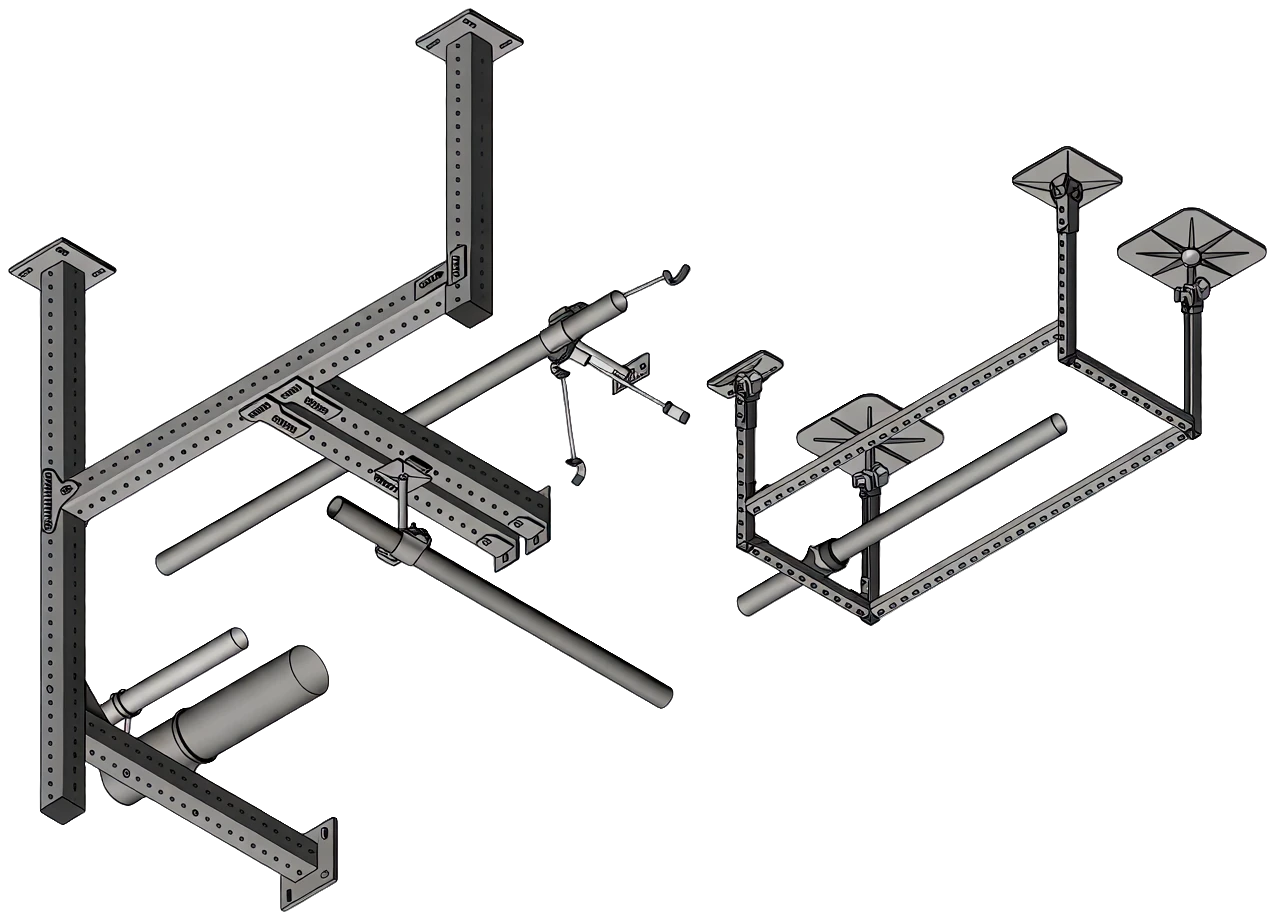

Те же конструкции используют под трубопроводы и воздуховоды: в каталоге есть хомуты (в том числе с уплотнительной резинкой и термоизоляционные), скользящие и неподвижные опоры, маятниковые подвесы, кровельные опоры, опорные рамы и балки БМ.

Что учесть при выборе

• шаг опор и массу кабеля на метр трассы;
• среду: для улицы и влажных помещений — горячий цинк;
• способ монтажа — на стену, потолок или пол;
• возможность изменений: на С-профиле перестроить трассу проще, чем на сварной раме.
